Domů > Katalogy > Vysokotlaké čerpadlo > Vysokotlaké vodní tryskové čerpadlo WHY7500
Vysokotlaká čerpadla WHY7500 jsou konstruována tak, aby pracovala při trvalém maximálním zatížení uvedeném ve výkonnostních parametrech. Stačí porovnat otáčky klikového hřídele,
průměrná rychlost plunžru, průměr plunžru a jmenovitý výkon.
Vysokotlaké čerpadlo
Hmotnost: cca 320 kg

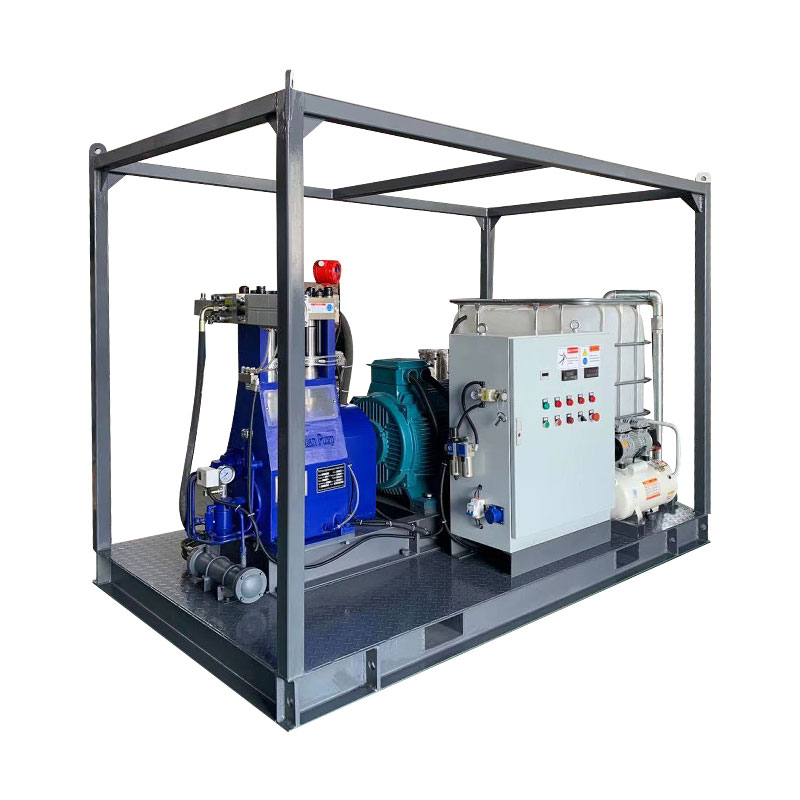

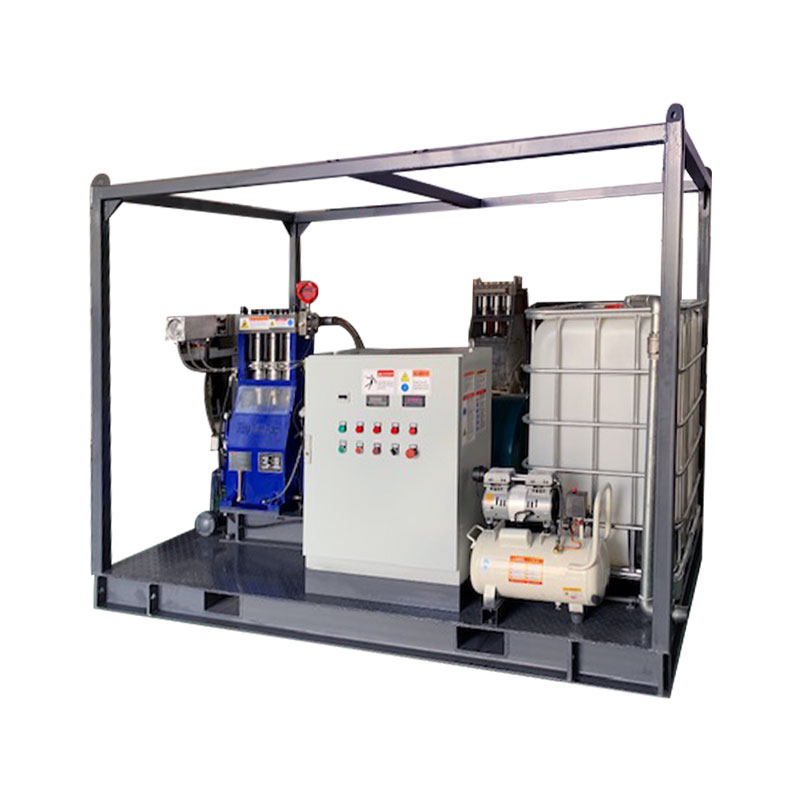

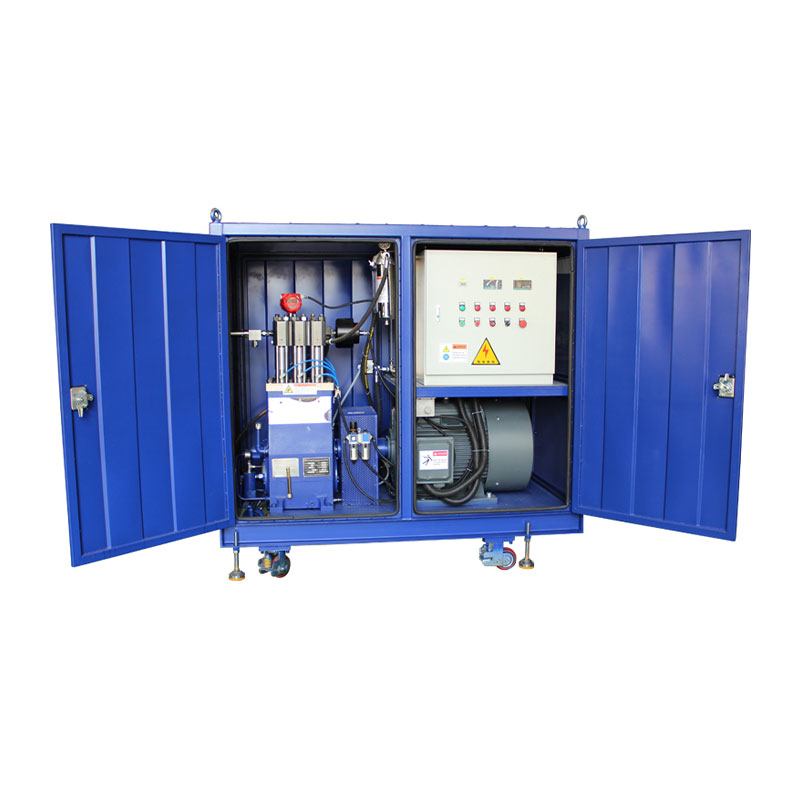

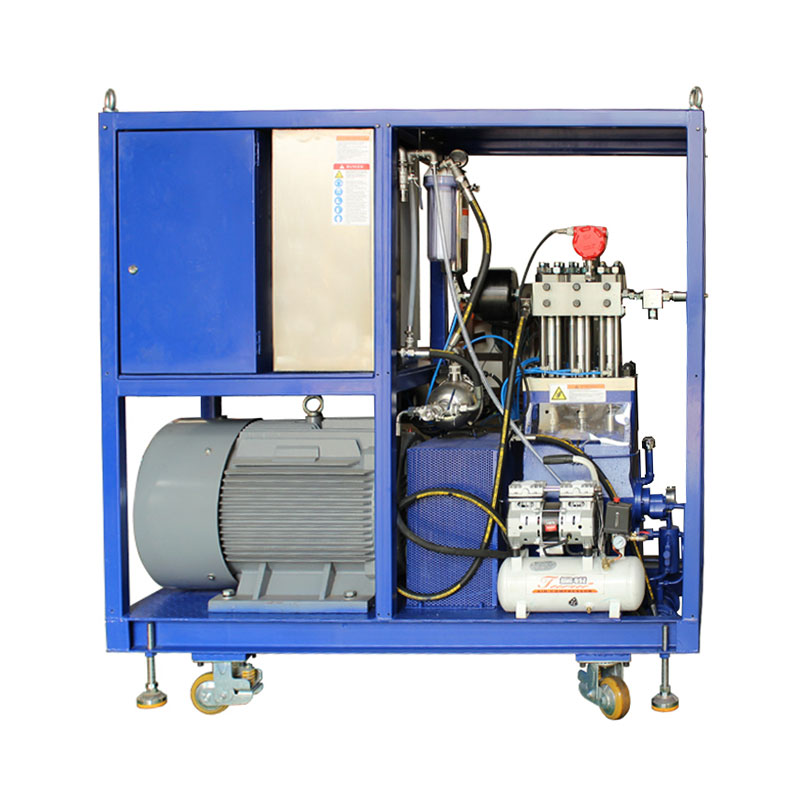

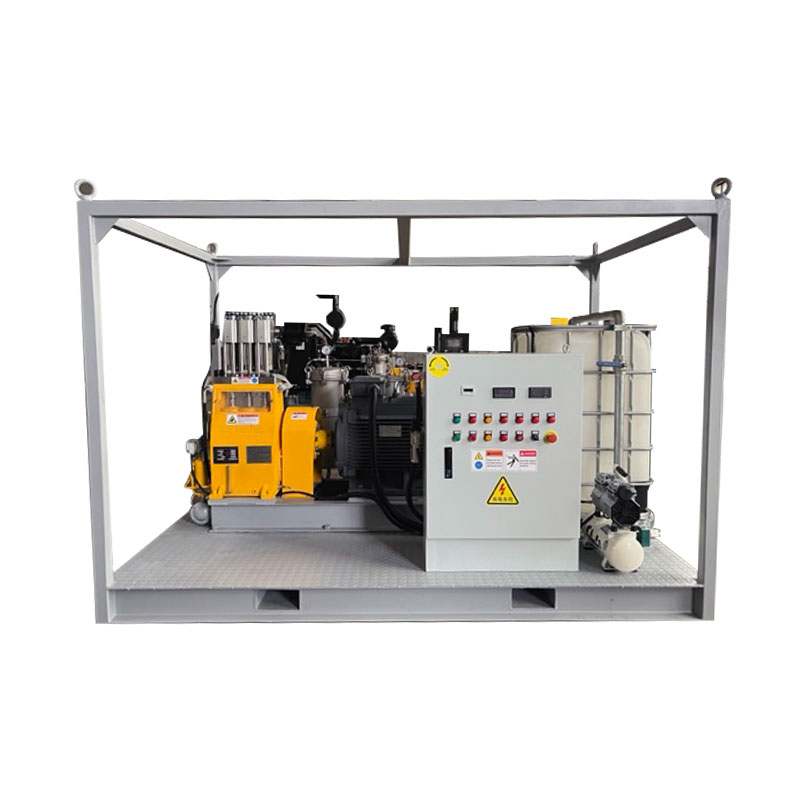

Stacionární jednotka s elektromotorem
Délka: 1750 mm
Šířka: 700 mm
Výška: 1800 mm

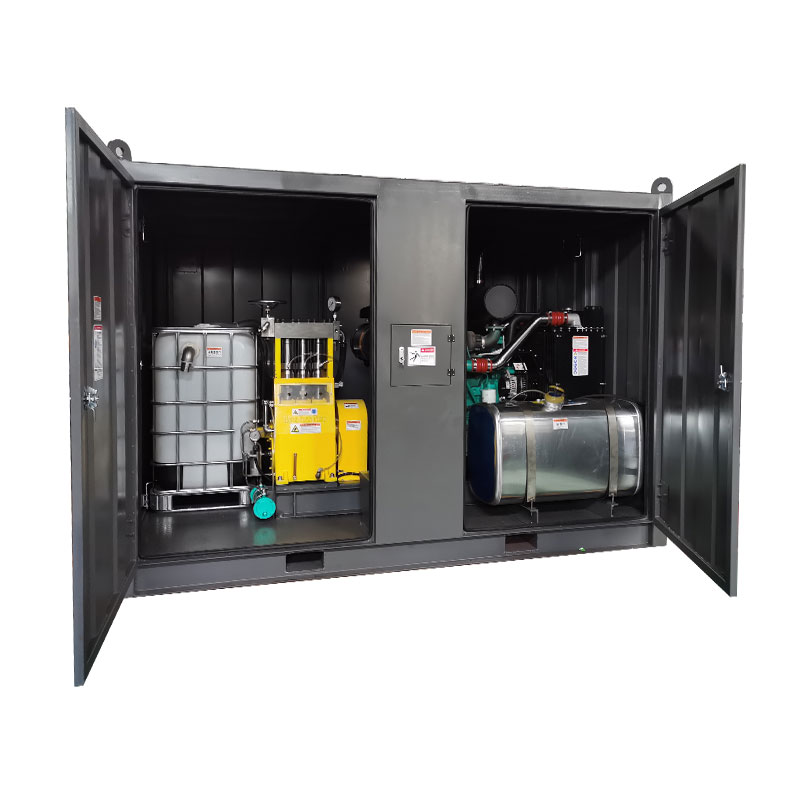

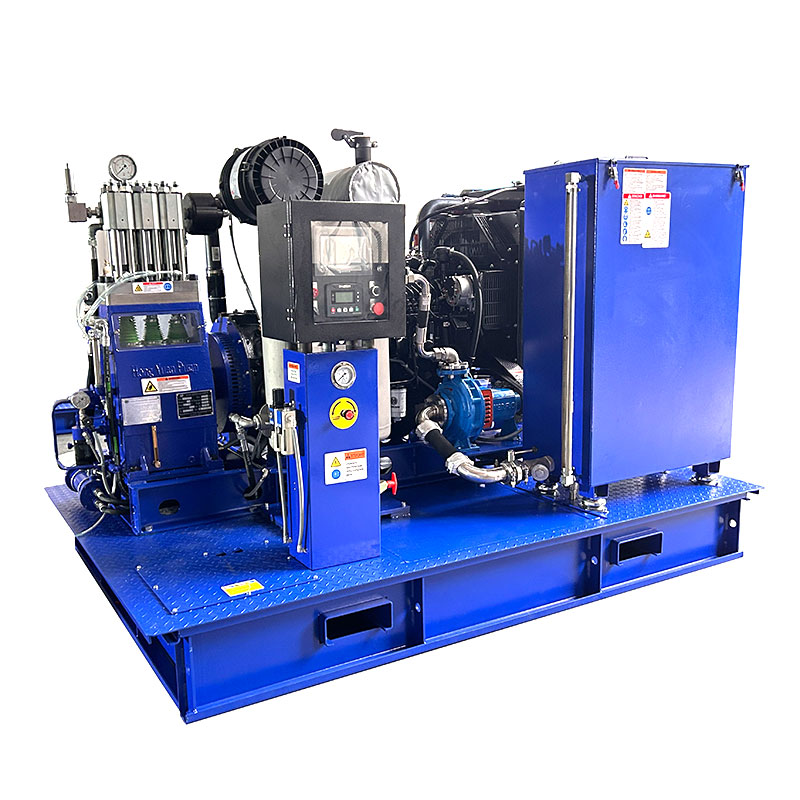

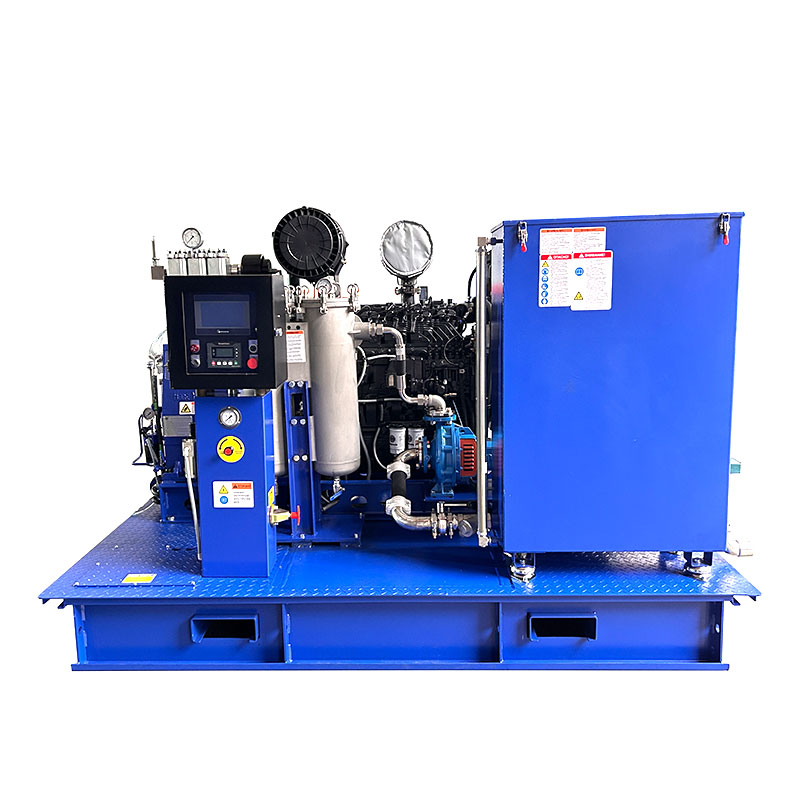

Stacionární jednotka s dieselovým motorem
Délka: 2600 mm
Šířka: 1500 mm
Výška: 1800 mm
Vlastnosti
Výkon až 75 kW
Vertikální 3válcové provedení
Hlava čerpadla z nerezové oceli je bez střídavého namáhání
Vysokotlaké těsnění s předpětím pružiny prodlužuje životnost
Pevný keramický píst pro zajištění vysoké pevnosti a stabilního provozu
Pro prodloužení životnosti těsnění lze použít volitelný chladicí systém plunžru
Navržený vestavěný reduktor pomáhá zlepšit účinnost přenosu.
Speciální konstrukce magnetického filtru klikové skříně
Rozstřikovací mazání klikové skříně
Integrovaná konstrukce kulového sacího ventilu kapaliny výrazně zlepšuje účinnost mechaniky kapalin.
Výpočtová konstrukce mechaniky tekutin pro dynamické zatížení pro zajištění nejvyšší spolehlivosti za maximálních pracovních podmínek.
Kliková hřídel je vyrobena procesem vysokopevnostního kování a je speciálně upravena.
Hlavní rozměry bez příslušenství, jako je sací potrubí, regulátor tlaku atd.
Podrobné rozměrové výkresy a hmotnosti jsou k dispozici na vyžádání.
| WHY7500 řada | |||||||||
| Model | Průměr pístu | Průtok | Požadovaný výkon (kw) | Silniční síla | 45 KN | ||||
| 35kw | 45kw | 55kw | 75kw | 90kw | n1 | n2 | |||
| (mm) | (l/min) | Provozní tlak (bar) | otáčky za minutu | otáčky za minutu | |||||
| PROČ7512 | 12 | 10 | 1980 | 2400 | 2940 | - | - | 1500 | 507 |
| PROČ7514 | 14 | 14 | 1450 | 1760 | 2160 | 2940 | - | 1500 | 507 |
| PROČ7515 | 15 | 16 | 1265 | 1550 | 1880 | 2560 | 3070 | 1500 | 507 |
| PROČ7516 | 16 | 18 | 1110 | 1350 | 1650 | 2250 | 2700 | 1500 | 507 |
| PROČ7517 | 17 | 21 | 985 | 1200 | 1450 | 2000 | 2400 | 1500 | 507 |
| PROČ7518 | 18 | 23 | 875 | 1100 | 1300 | 1750 | 2150 | 1500 | 507 |
| PROČ7520 | 20 | 29 | 710 | 860 | 1050 | 1450 | 1750 | 1500 | 507 |
| PROČ7522 | 22 | 35 | 585 | 720 | 875 | 1200 | 1450 | 1500 | 507 |
| PROČ7524 | 24 | 42 | 495 | 600 | 735 | 1000 | 1200 | 1500 | 507 |
| PROČ7526 | 26 | 48 | 420 | 500 | 625 | 850 | 1020 | 1500 | 507 |
| PROČ7528 | 28 | 56 | 365 | 450 | 540 | 735 | 880 | 1500 | 507 |
| PROČ7530 | 30 | 65 | 315 | 380 | 470 | 650 | 770 | 1500 | 507 |
| PROČ7532 | 32 | 74 | 280 | 340 | 420 | 560 | 680 | 1500 | 507 |
| PROČ7534 | 34 | 83 | 245 | 300 | 370 | 500 | 600 | 1500 | 507 |
| PROČ7536 | 36 | 93 | 220 | 270 | 330 | 440 | 530 | 1500 | 507 |
| PROČ7538 | 38 | 104 | 200 | 240 | 290 | 400 | 480 | 1500 | 507 |
| PROČ7540 | 40 | 115 | 180 | 215 | 265 | 360 | 430 | 1500 | 507 |
| PROČ7545 | 45 | 145 | 150 | 170 | 210 | 290 | 340 | 1500 | 507 |
| PROČ7550 | 50 | 180 | 115 | 140 | 170 | 230 | 275 | 1500 | 507 |
| PROČ7555 | 55 | 216 | 90 | 115 | 140 | 190 | 230 | 1500 | 507 |
| PROČ7560 | 60 | 258 | 80 | 90 | 120 | 160 | 190 | 1500 | 507 |
| PROČ7565 | 65 | 303 | 70 | 80 | 100 | 140 | 160 | 1500 | 507 |
| D=Pist/Plunger prům. [mm] | PROČ7512~WHY7518:A type Fluid End, spring loaded dynamic seal, SS fluid end |
| n1=otáčky motoru/motoru | PROČ7520~WHY7528: B type Fluid End, spring loaded packing seal, SS fluid end |
| n2=otáčky klikového hřídele | Převodní tabulka: Výkon 1kW=1,34HP |
| N2 Rychlost plunžru:1,014 m/s | Provozní tlak 1bar=14,5psi=0,1Mpa |
| Síla tyče: 45KN | 1 GPM = 3,78 l/m |
| Zdvih: 60 mm $ $ |
