Domů > Katalogy > Vysokotlaké čerpadlo > WHY13200 diesel vysokotlaké vodní čerpadlo
Vysokotlaká čerpadla WHY13200 jsou konstruována tak, aby pracovala při trvalém maximálním zatížení uvedeném ve výkonnostních parametrech. Stačí porovnat otáčky klikového hřídele, průměrnou rychlost plunžru, průměr plunžru a jmenovitý výkon.
Vysokotlaké čerpadlo
Hmotnost: cca 550 kg

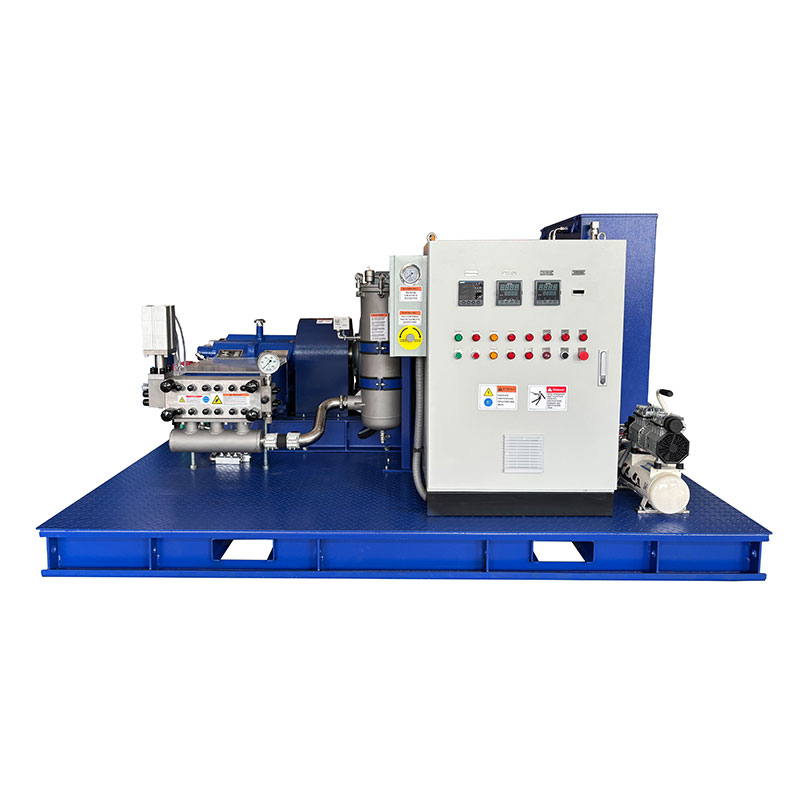

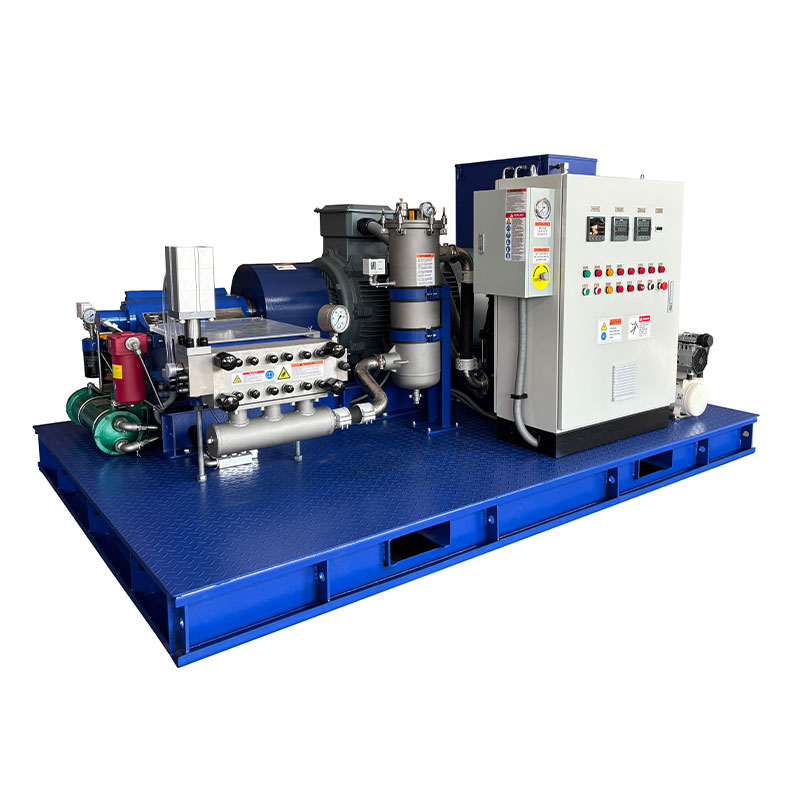

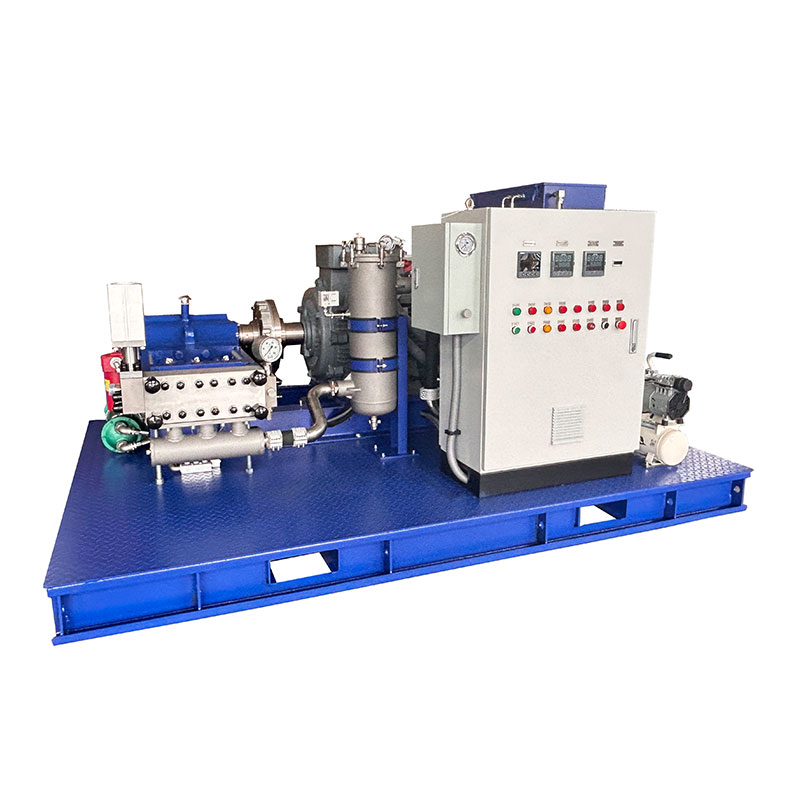

Stacionární jednotka s elektromotorem
Délka: 2200 mm
Šířka: 1600 mm
Výška: 1600 mm
Hmotnost: 1800 kg

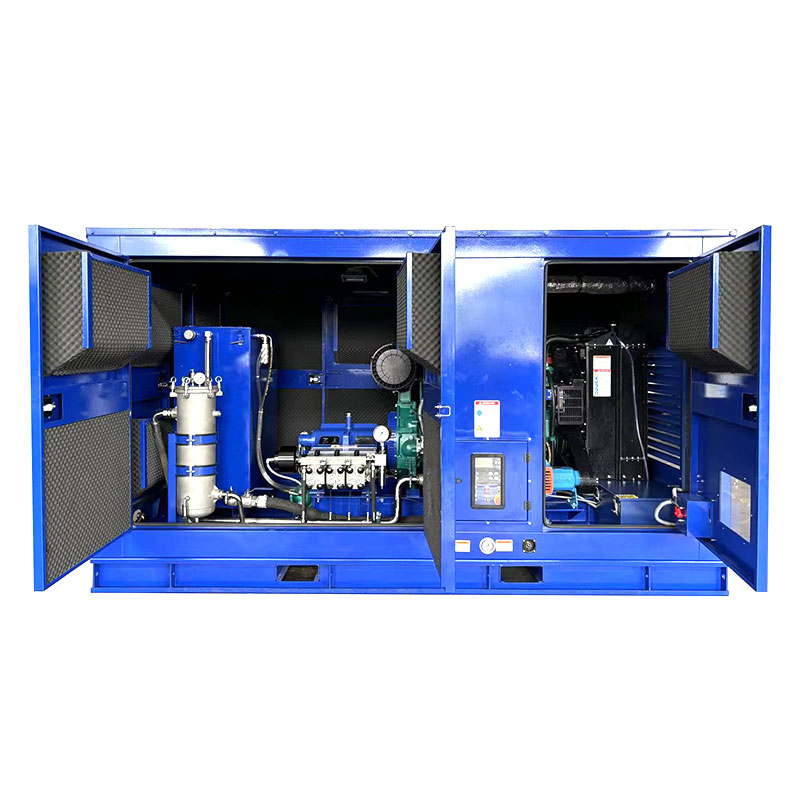

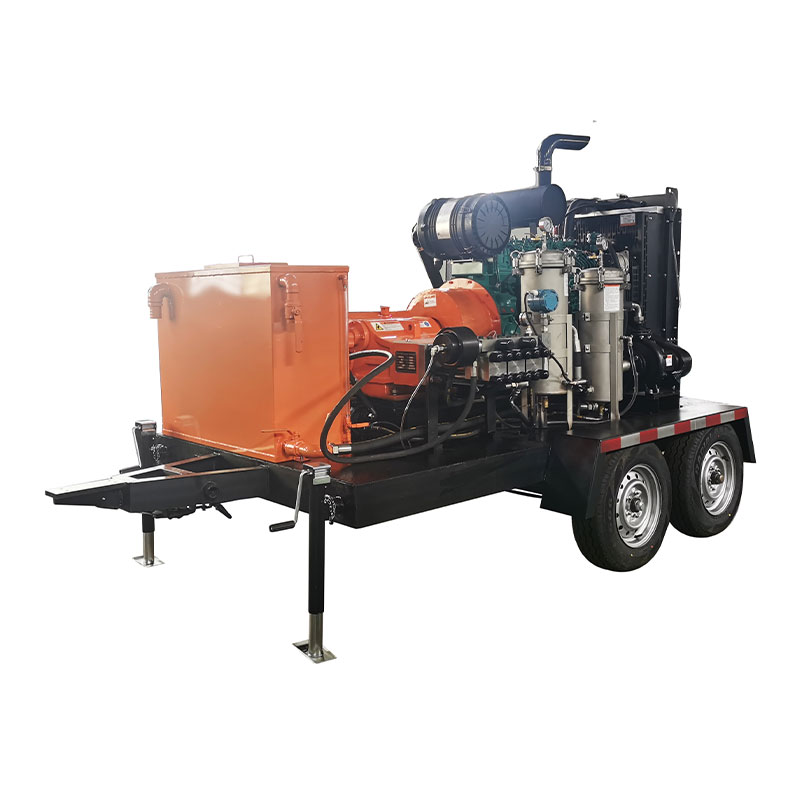

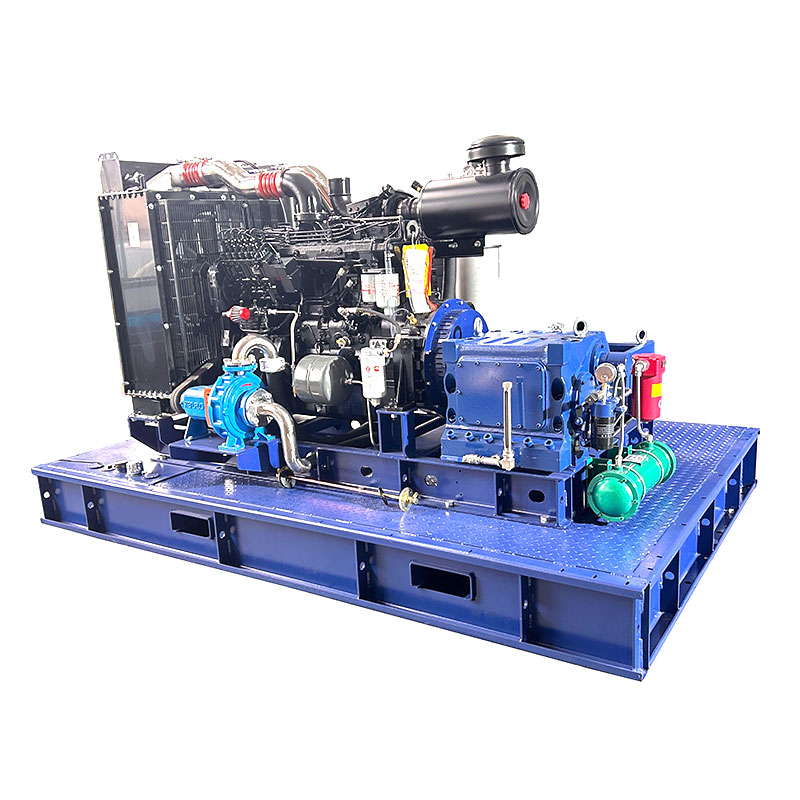

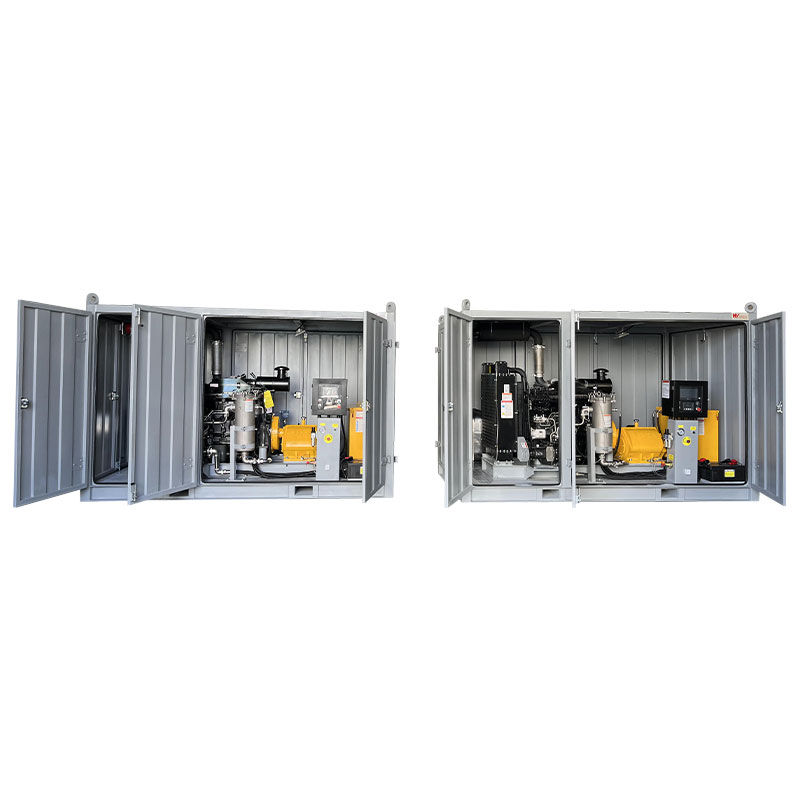

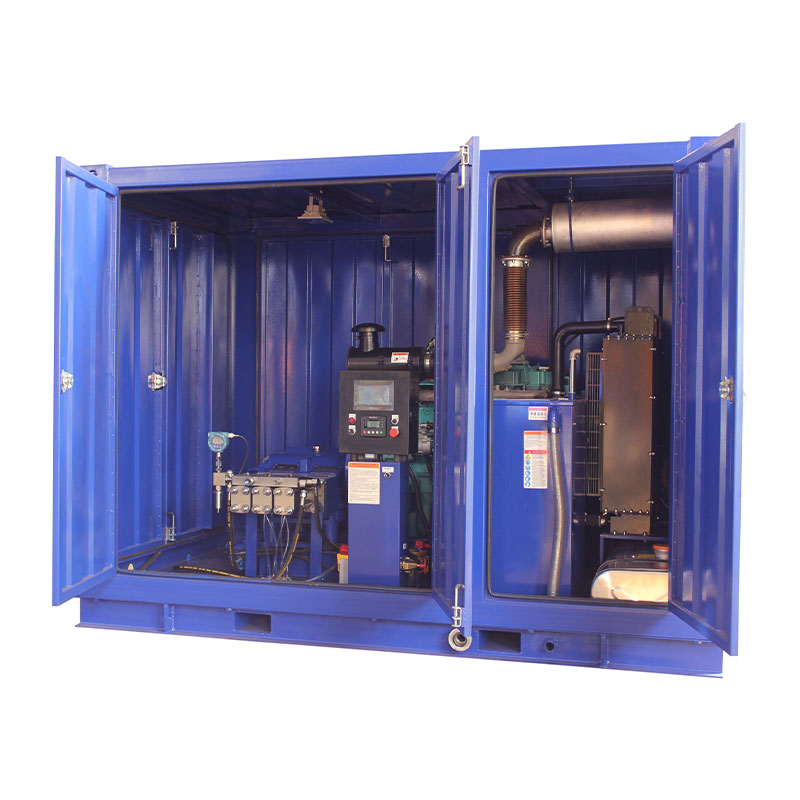

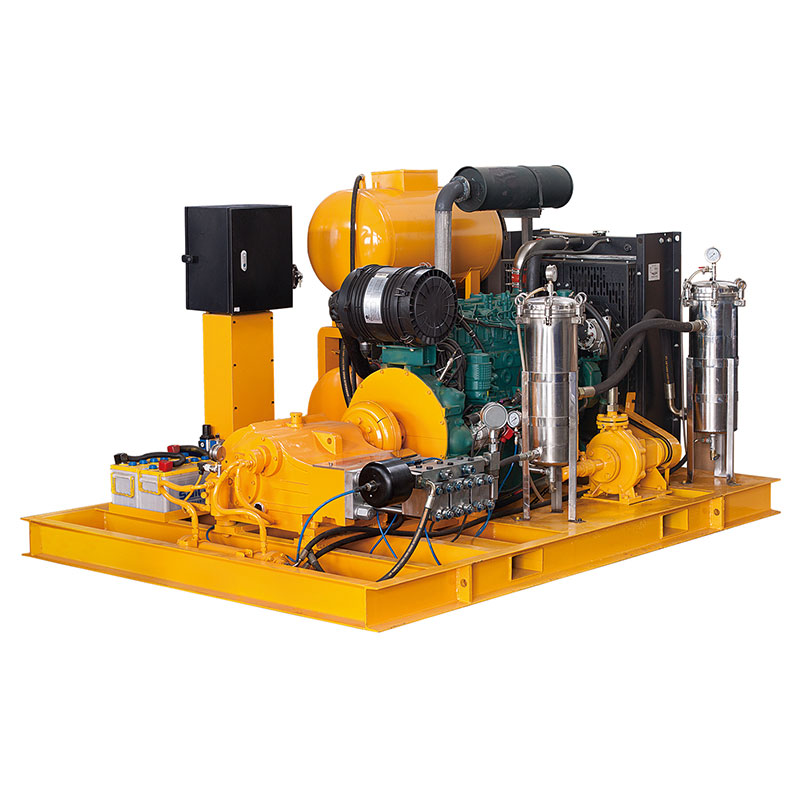

Stacionární jednotka s dieselovým motorem
Délka: 2800 mm
Hmotnost: 2000 mm
Výška: 2000 mm
Hmotnost: 2800 kg
Vlastnosti
Výkon až 132 kW
Horizontální 3válcové provedení
Široká škála doplňkových doplňků
Kvalita a spolehlivost
Hlava čerpadla z nerezové oceli je bez střídavého namáhání
Vysokotlaké těsnění předepjaté pružinou prodlužuje jeho životnost
Pevný pevný keramický píst pro zajištění vysoké pevnosti a stabilního provozu
Integrovaný systém chlazení mazacího oleje a pístu pro zvýšení životnosti.
Vestavěný reduktor s dvojitým převodem pro vyšší účinnost vyvážení převodovky
Speciální konstrukce magnetického filtru klikové skříně
Systém nuceného mazání klikové skříně
Integrovaná konstrukce kulového sacího ventilu kapaliny výrazně zlepšuje účinnost mechaniky kapalin.
Výpočetní konstrukce mechaniky tekutin pro dynamické zatížení pro zajištění nejvyšší spolehlivosti za maximálních pracovních podmínek.
Kliková hřídel je vyrobena vysokopevnostním kovacím procesem a je speciálně upravena

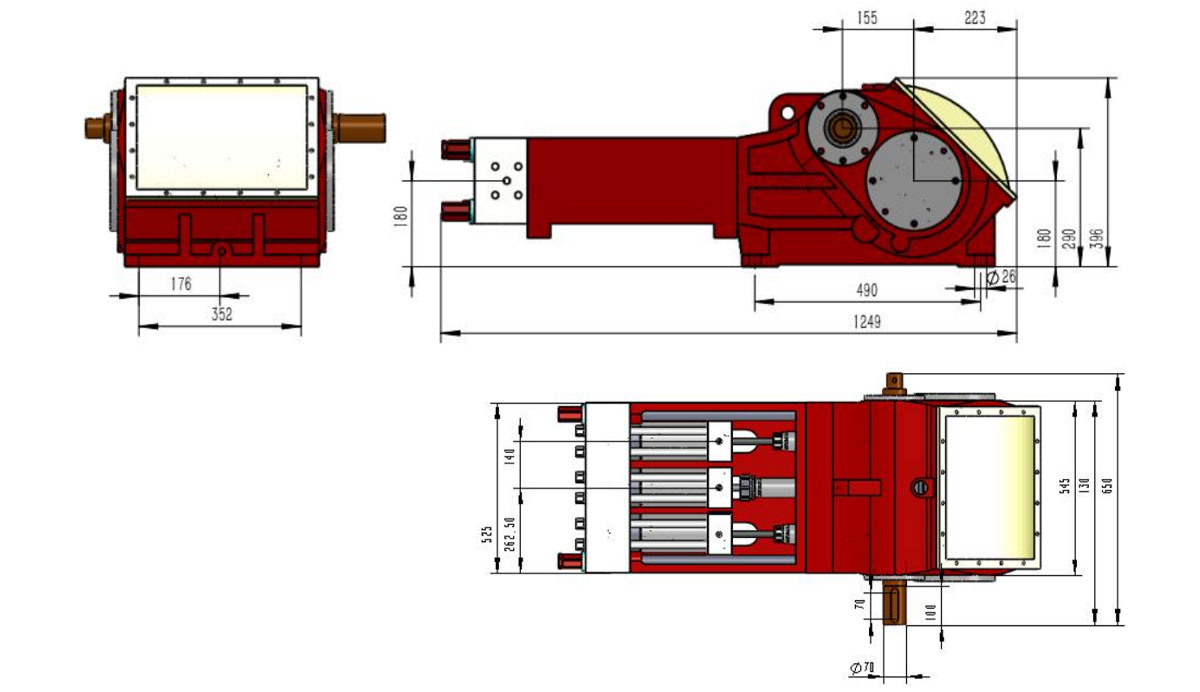

Hlavní rozměry bez příslušenství, jako je sací potrubí, regulátor tlaku atd.
Podrobné rozměrové výkresy a hmotnosti jsou k dispozici na vyžádání.
| Model | Píst | Průtok | Požadovaný výkon (kw) | D | otáčky za minutu | ||||
| 55kw | 75kw | 90kw | 110kw | 132 kW | n1 | n2 | |||
| Průměr (mm) | (l/min) | Provozní tlak (bar) | |||||||
| PROČ13216 | 16 | 26 | 1100 | 1500 | 1800 | 2200 | 2700 | 1500 | 470 |
| PROČ13218 | 18 | 32 | 850 | 1150 | 1400 | 1700 | 2100 | 1500 | 470 |
| PROČ13220 | 20 | 40 | 700 | 940 | 1120 | 1400 | 1700 | 1500 | 470 |
| PROČ13222 | 22 | 48 | 570 | 780 | 930 | 1150 | 1400 | 1500 | 470 |
| PROČ13224 | 24 | 57 | 480 | 650 | 780 | 960 | 1200 | 1500 | 470 |
| PROČ13226 | 26 | 67 | 400 | 550 | 670 | 820 | 1020 | 1500 | 470 |
| PROČ13228 | 28 | 78 | 350 | 480 | 580 | 700 | 880 | 1500 | 470 |
| PROČ13230 | 30 | 90 | 300 | 420 | 500 | 600 | 770 | 1500 | 470 |
| PROČ13232 | 32 | 102 | 260 | 370 | 440 | 540 | 670 | 1500 | 470 |
| PROČ13234 | 34 | 115 | 230 | 320 | 390 | 480 | 600 | 1500 | 470 |
| PROČ13236 | 36 | 129 | 210 | 290 | 350 | 430 | 530 | 1500 | 470 |
| PROČ13240 | 40 | 159 | 170 | 230 | 280 | 350 | 430 | 1500 | 470 |
| PROČ13245 | 45 | 202 | 130 | 180 | 220 | 270 | 340 | 1500 | 470 |
| PROČ 13250 | 50 | 249 | 110 | 150 | 180 | 220 | 280 | 1500 | 470 |
| PROČ13255 | 55 | 301 | 90 | 120 | 150 | 180 | 230 | 1500 | 470 |
| D=Pist/Plunger prům. [mm] | PROČ13216~WHY13218 type Fluid End, spring preload dynamic seal, SS fluid end |
| n1=otáčky motoru/motoru | PROČ13218~WHY13545 type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2=otáčky klikového hřídele | PROČ13236~WHY13255 type Fluid End, spring preload packing seal, alloy steel fluid end |
| N2 Rychlost plunžru: 1,08 m/s | Převodní tabulka： Jmenovitý výkon 1kW=1,34HP |
| Síla tyče: 54 kN | Provozní tlak 1bar=14,5psi=0,1Mpa |
| Zdvih: 90 mm | Konverzní účinnost vysokotlakého čerpadla WHY může až 90%~96% |
