Co je to triplexní pístové čerpadlo a jak funguje?

Pochopení plunžrového čerpadla Triplex: Průmyslová velmoc

Ve světě vysokotlakého přenosu kapalin představuje trojité plunžrové čerpadlo základní kámen technické spolehlivosti. Na rozdíl od standardních odstředivých čerpadel, která při pohybu kapalin spoléhají na rychlost, tyto objemové stroje využívají mechanické působení tří vratných plunžrů k vytvoření konzistentního vysokotlakého toku. Termín triplex se týká konkrétně tříválcové konfigurace, která je konstrukční volbou zakořeněnou v potřebě mechanické rovnováhy a omezení tlakových pulsací. Tato čerpadla jsou nezbytná v prostředích, kde se musí kapalina pohybovat proti značnému odporu, jako je vstřikování do hlubokých vrtů, vysokotlaké čištění a hydraulické štěpení.

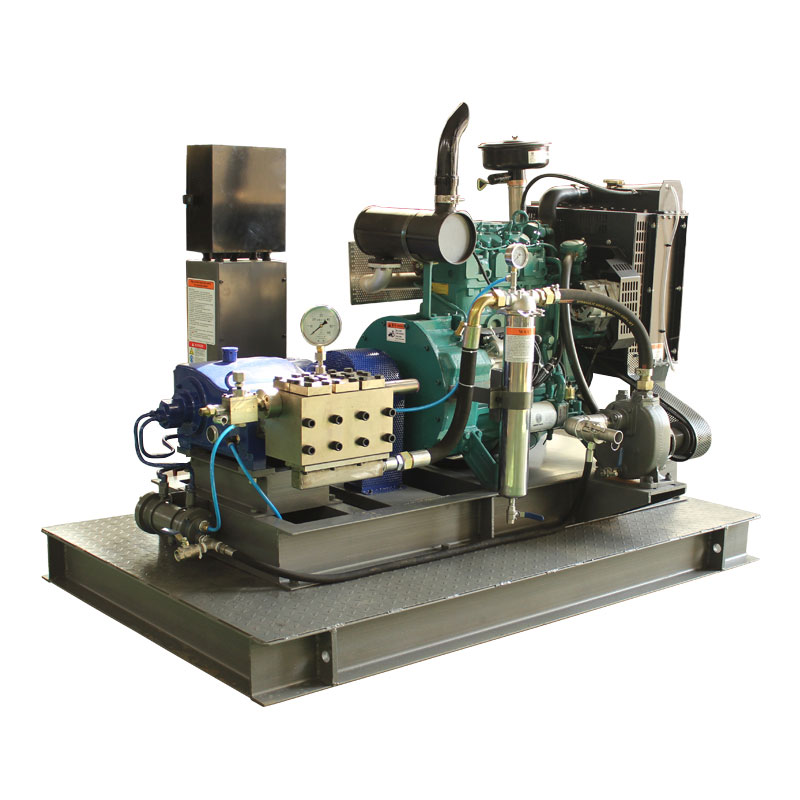

Poptávka po těchto systémech často vyžaduje nezávislé zdroje energie, což vede k vývoji Diesel Triplex plunžrové čerpadlo . Spojením robustních mechanických výhod triplexní hlavy s vysokým točivým momentem a přenositelností dieselového motoru mohou průmyslová odvětví fungovat ve vzdálených lokalitách, kde neexistuje elektrická infrastruktura. Tento podrobný průzkum pokrývá nuance jejich vnitřní mechaniky, fyziku vytlačování tekutin a provozní standardy potřebné k udržení těchto vysoce výkonných jednotek po dlouhou životnost.

Abychom skutečně ocenili design triplex, musíme se podívat na vývoj technologie čerpadel. Jednoduchá nebo duplexní čerpadla často trpí výraznými účinky „vodního rázu“ a nerovnoměrnými průtoky. Zavedením třetího plunžru se časování výtlačných zdvihů překrývá způsobem, který vytváří mnohem hladší výstup. Tato stabilita je kritické pro ochranu následného potrubí a zajištění dlouhé životnosti vnitřních těsnění a ventilů čerpadla.

Základní součásti trojité plunžrové pumpy

Triplexní plunžrové čerpadlo je rozděleno do dvou primárních sekcí: silové části a kapalinové části. Každá sekce hraje zásadní roli při přeměně rotační energie na lineární hydraulický tlak.

Konec moci

Výkonový konec je mechanické srdce, které pohání vratný pohyb. Obvykle se skládá z klikového hřídele, ojnic a křížových hlav. Klikový hřídel převádí kruhový pohyb motoru nebo motoru na pohyb tam a zpět. Protože klikový hřídel má tři házení přesazené o 120 stupňů, pracují tři plunžry v střídavém pořadí. Tento offset je tajemstvím průběžný průtokový profil spojené s triplexními systémy.

Tekutý konec

Kapalný konec je místo, kde dochází ke skutečnému čerpání. Obsahuje rozdělovač čerpadla, plunžry a ventilové sestavy. Plunžry, často vyrobené z vysoce pevné keramiky nebo nerezové oceli se speciálními povlaky, se zasouvají dovnitř a ven z komory pro tekutinu. Na rozdíl od pístového čerpadla, kde se těsnění pohybuje s pístem, plunžrové čerpadlo používá stacionární vysokotlaká těsnění, kterými plunžr klouže. Tato konstrukce umožňuje výrazně vyšší provozní tlaky , často přesahující několik tisíc liber na čtvereční palec.

• Sací ventily: Ty umožňují tekutině proniknout do komory během zatahovacího zdvihu.
• Vypouštěcí ventily: Ty se otevírají během dopředného zdvihu, aby vytlačily kapalinu do systému.
• Balení pístu: Kritické těsnění, které zabraňuje úniku kapaliny zpět do napájecí části.
• Rozdělovač: Vnitřní potrubí, které rozvádí kapalinu do každého ze tří válců.

Mechanický pracovní postup: Jak to funguje

Provoz triplexního plunžrového čerpadla se řídí přísným čtyřstupňovým cyklem pro každý z jeho tří válců. Protože jsou tyto cykly odstupňované, čerpadlo poskytuje téměř konstantní proud stlačené tekutiny.

1. Sací zdvih: Jak se klikový hřídel otáčí, ojnice táhne plunžr dozadu. To vytváří vakuum ve válci. Atmosférický tlak (nebo napájecí tlak) nutí sací ventil otevřít, čímž se komora naplní tekutinou.
2. Přechod: Jakmile plunžr dosáhne své maximální zadní polohy, sací ventil se uzavře v důsledku napětí pružiny a počáteční změny tlaku.
3. Vybíjecí mrtvice: Klikový hřídel pokračuje v rotaci a tlačí plunžr dopředu do komory naplněné kapalinou. Protože je kapalina téměř nestlačitelná, tlak rychle stoupá.
4. Vyhození: Když vnitřní tlak překročí tlak ve výtlačném potrubí, výtlačný ventil se násilně otevře. Píst vytlačuje tekutinu z potrubí do aplikační linky.

U dieselového triplexního plunžrového čerpadla může tento cyklus nastat stovkykrát za minutu. Otáčky vznětového motoru jsou často řízeny převodovkou nebo řemenovým pohonem tak, aby odpovídaly specifickým průtokovým požadavkům daného úkolu. The objemová účinnost těchto čerpadel je pozoruhodně vysoká, často přesahující 90 procent, což znamená, že téměř veškerá tekutina, která vstupuje do komory, je úspěšně vypouštěna pod tlakem.

Technické specifikace a metriky výkonu

Výběr správného čerpadla vyžaduje pochopení toho, jak se mechanický vstup převádí na hydraulický výstup. Následující tabulka ilustruje typický výkonnostní vztah v průmyslových triplexních systémech.

Inženýři musí tyto faktory vyvážit. Například zvětšení průměru plunžru poskytne větší objem, ale vznětový motor toho musí být schopen poskytnout potřebný točivý moment překonat odpor na této větší ploše. To je důvod, proč jsou upřednostňovány dieselové motory; jejich křivky točivého momentu se ideálně hodí pro velké, pulzující zatížení triplexního čerpadla.

Výhoda dieselového pohonu v systémech Triplex

Zatímco elektromotory jsou běžné ve stacionárních továrních nastaveních, dieselem poháněné triplexové čerpadlo je standardem pro mobilní a robustní aplikace. Tato preference má několik technických důvodů.

Přenositelnost a autonomie

V ropných polích, těžebních lokalitách nebo rozsáhlých stavebních projektech je přístup k vysokonapěťové elektrické síti často omezený. Dieselový motor poskytuje samostatný zdroj energie, který může pracovat hodiny na jednu palivovou nádrž. Tato autonomie je životně důležitá pro jednotky reakce na mimořádné události, jako jsou vysokotlaké hasicí systémy nebo mobilní hydro-demoliční plošiny.

Variabilní ovládání rychlosti

Vznětové motory nabízejí vynikající regulaci otáček pomocí plynu. Protože průtok objemového čerpadla je přímo úměrný jeho otáčkám za minutu, operátor může jemně dolaďte výkon čerpadla jednoduchým nastavením otáček motoru. To eliminuje potřebu drahých frekvenčních měničů (VFD), které vyžadují elektromotory v terénu.

Odolnost v drsném prostředí

Průmyslové dieselové motory jsou konstruovány tak, aby odolávaly prachu, vlhkosti a extrémním teplotním výkyvům. Ve spojení s triplexním čerpadlem s robustní litinovou klikovou skříní a kapalinovou koncovkou z nerezové oceli je výsledný stroj schopen provozu 24 hodin denně 7 dní v týdnu v nejnáročnějších klimatických podmínkách na Zemi.

Protokoly údržby pro dlouhověkost

Životnost vysokotlakého systému zcela závisí na přísnosti plánu údržby. Protože plunžry a těsnění podléhají neustálému tření a vysokotlakým cyklům, jsou považovány za "opotřebitelné položky".

• Mazání: Výkonová část vyžaduje vysoce kvalitní převodový olej. Monitorování kovových třísek v oleji může poskytnout včasné varování před selháním ložiska.
• Kontrola těsnění: Těsnění plunžru by mělo být zkontrolováno na těsnost. Malá kapka je často záměrná pro chlazení, ale nadměrná netěsnost naznačuje nutnost výměny.
• Sedlo ventilu: V průběhu času se ventily a sedla mohou poškrábat nebo "vyplavit". Pravidelná kontrola zajišťuje zachování objemové účinnosti čerpadla.
• Filtrace: Kapalina vstupující do čerpadla nesmí obsahovat velké částice. Abrazivní pevné látky mohou poškrábat písty a zničit vysokotlaká těsnění během několika hodin.

Zavedením proaktivní strategie údržby mohou operátoři dosáhnout tisíce hodin služby než bude vyžadovat generální opravu. To je důležité zejména u jednotek s dieselovým pohonem, kde může prostoj způsobit značné finanční ztráty při provozu v terénu.

Běžné průmyslové aplikace

Všestrannost konstrukce triplexu umožňuje sloužit v různých průmyslových odvětvích. Jeho schopnost manipulovat s různými kapalinami – od vody a oleje po chemikálie a kaly – z něj dělá nepostradatelný nástroj.

Ropný a plynárenský průmysl

V protiproudovém sektoru se triplexová čerpadla používají pro stimulaci studní, injektáž cementu a likvidaci vyrobené vody. Vysokotlaké schopnosti umožňují operátorům překonat přirozený tlak hlubokých podzemních nádrží.

Průmyslové čištění a vodní demolice

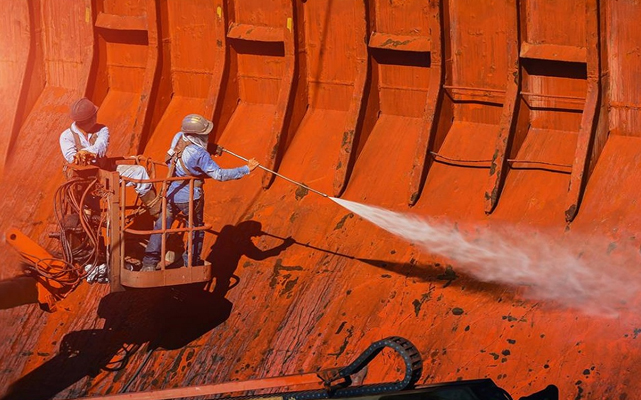

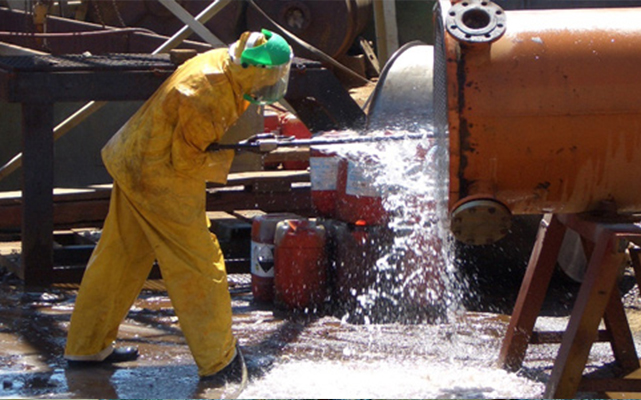

Ostřikování vodou při tlacích přesahujících 1 000 barů může proříznout beton nebo odstranit barvu z trupů lodí. Stálý průtok triplexního čerpadla zajišťuje, že řezný nástroj zůstává účinný bez rázů, ke kterým by docházelo u menší konstrukce čerpadla.

Zemědělské zavlažování a chemické vstřikování

Pro velkoplošné zemědělství mohou tato čerpadla dopravovat vodu na obrovské vzdálenosti nebo vstřikovat hnojiva do zavlažovacích potrubí s extrémní přesností. Díky odolnosti varianty s dieselovým pohonem je ideální pro použití na odlehlých polích.

Technické výzvy a řešení

Žádný mechanický systém není bez problémů. U triplexových čerpadel se primární problémy týkají řízení kavitace a pulzace.

Kavitace nastane, když je sací tlak příliš nízký, což způsobí tvorbu bublin páry, které se pak prudce zhroutí proti součástem čerpadla. Tomu lze předejít zajištěním správné čisté sací hlavy (NPSH) a použitím pomocných čerpadel, pokud je zásobní nádrž umístěna daleko od hlavní jednotky.

Pulsace je přirozenou vlastností pístových čerpadel. Zatímco tři válce toto výrazně snižují ve srovnání s jedním nebo dvěma, určité vibrace zůstávají. Aby to vyřešili, inženýři instalují tlumiče pulzací – nádoby naplněné plynem, které absorbují tlakové špičky a zajišťují ještě hladší tok do následného zařízení.

Často kladené otázky (FAQ)

Q1: Proč se používají tři písty místo dvou nebo čtyř?

A1: Tři plunžry poskytují nejlepší rovnováhu mezi mechanickou jednoduchostí a hladkostí toku. 120stupňový posun zajišťuje, že alespoň jeden plunžr je vždy ve fázi výtlaku, čímž se minimalizují „mrtvá místa“ tlaku, která se vyskytují u duplexních čerpadel.

Q2: Jaký je rozdíl mezi pístovým čerpadlem a plunžrovým čerpadlem?

A2: U pístového čerpadla je těsnění připevněno k pohyblivému pístu a tře se o stěnu válce. U plunžrového čerpadla je těsnění (ucpávka) v hlavě čerpadla nehybné a hladký plunžr jím klouže. Plunžrová čerpadla jsou obecně preferována pro vyšší tlaky.

Q3: Jak poznám, kdy je třeba vyměnit obal?

A3: Zvýšený únik vody z odtokových otvorů nebo znatelný pokles výtlačného tlaku obvykle naznačuje, že je těsnění opotřebované. Pravidelné sledování frekvence „pláču“ je nejlepší diagnostický nástroj.

Q4: Může čerpadlo triplex běžet nasucho?

Odpověď 4: Ne. Spuštění plunžrového čerpadla bez kapaliny způsobí přehřátí a téměř okamžité selhání těsnění v důsledku nedostatečného mazání a chlazení zajišťovaného čerpaným médiem.

Q5: Jaké jsou výhody naftového motoru oproti elektromotoru pro tato čerpadla?

Odpověď 5: Vznětové motory nabízejí naprostou přenosnost, vysoký točivý moment při nízkých otáčkách a možnost snadno měnit průtok čerpadla pomocí úprav otáček motoru bez nutnosti složitých elektrických ovladačů.
