Domů > Katalogy > Vysokotlaké čerpadlo > WHY3700 elektrické vysokotlaké vodní čerpadlo
Vysokotlaká čerpadla WHY3700 jsou konstruována tak, aby pracovala při trvalém maximálním zatížení uvedeném ve výkonnostních parametrech. Stačí porovnat otáčky klikového hřídele, průměrnou rychlost plunžru, průměr plunžru a jmenovitý výkon.
Vysokotlaké čerpadlo
Hmotnost: cca. 200 KG

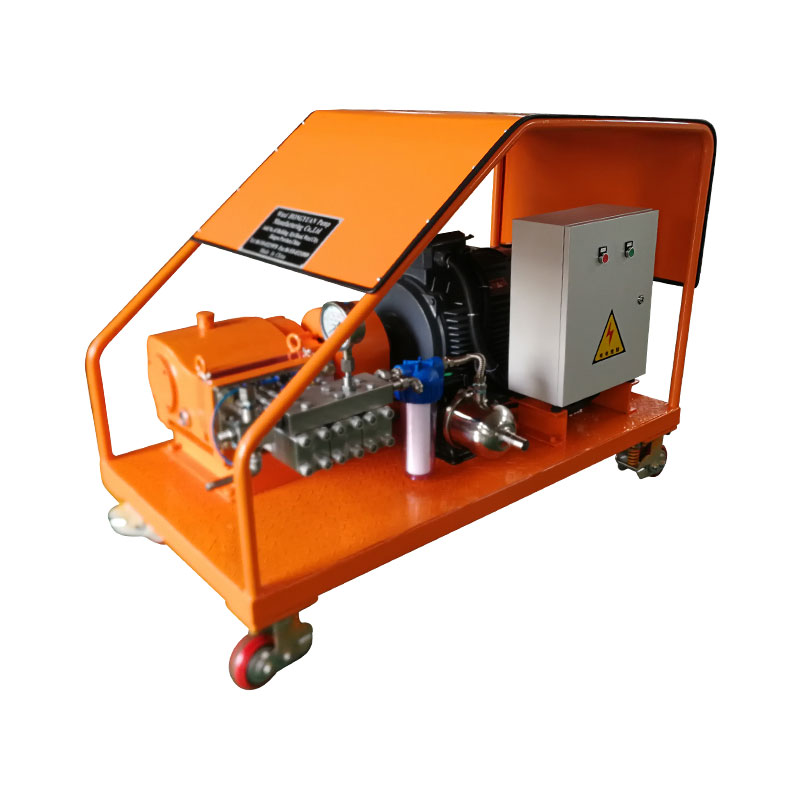

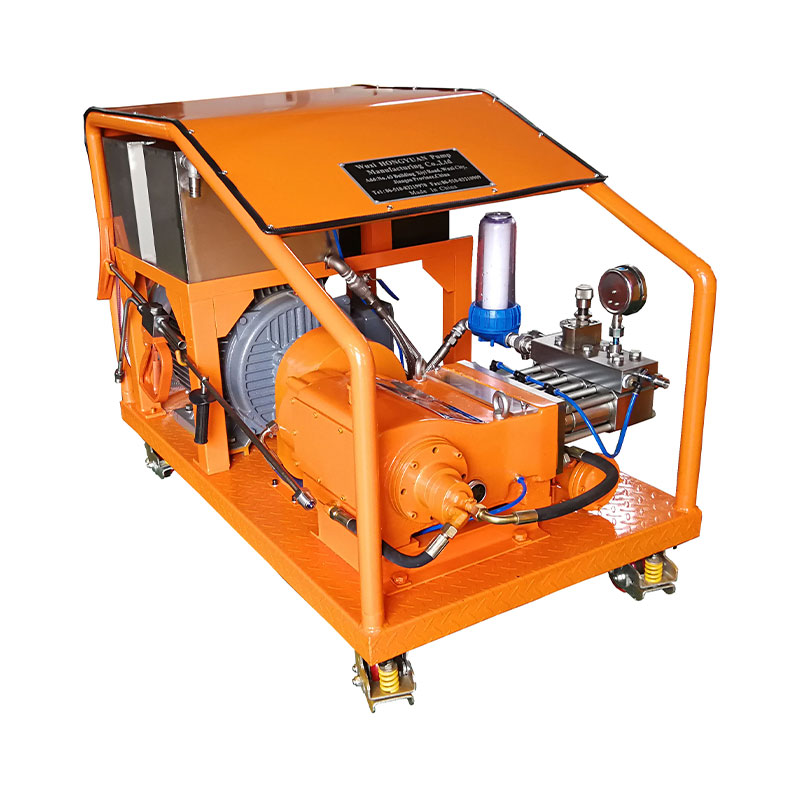

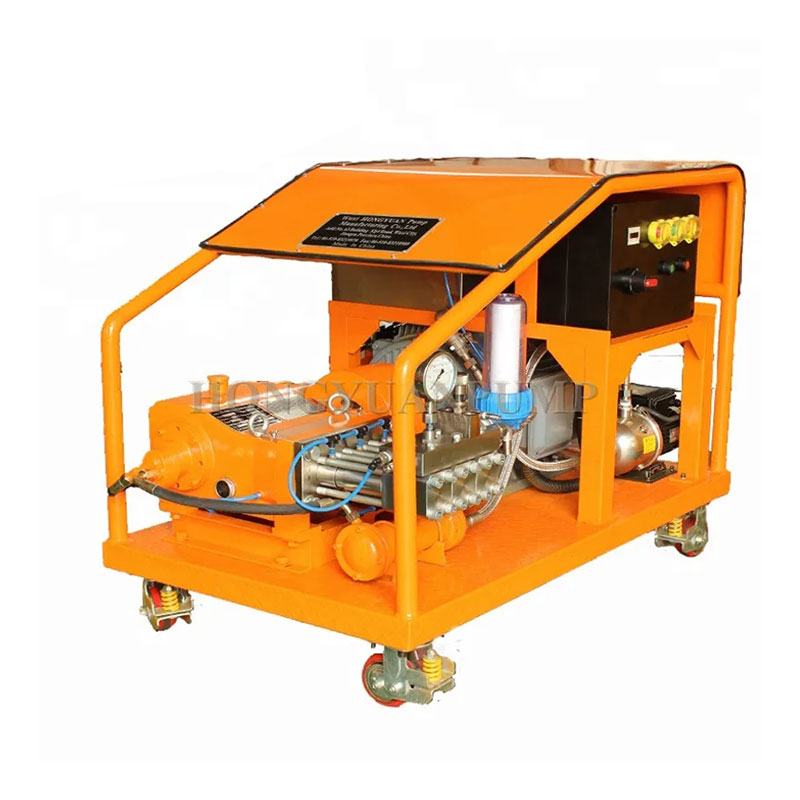

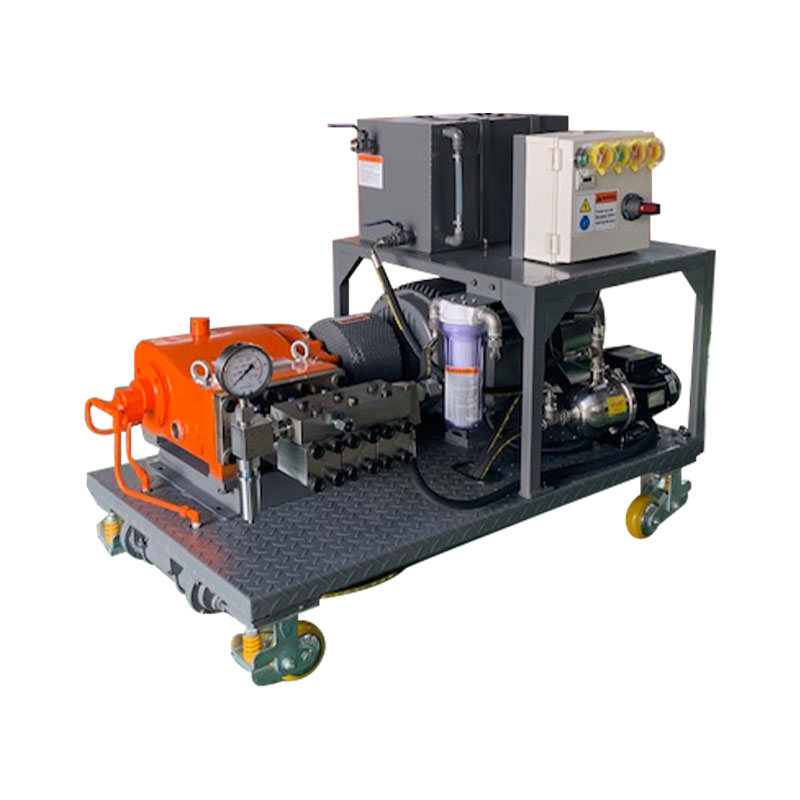

Stacionární jednotka s elektromotorem
Délka: 1300 mm
Šířka: 900 mm
Výška: 1000 mm
Hmotnost: ≈650 kg

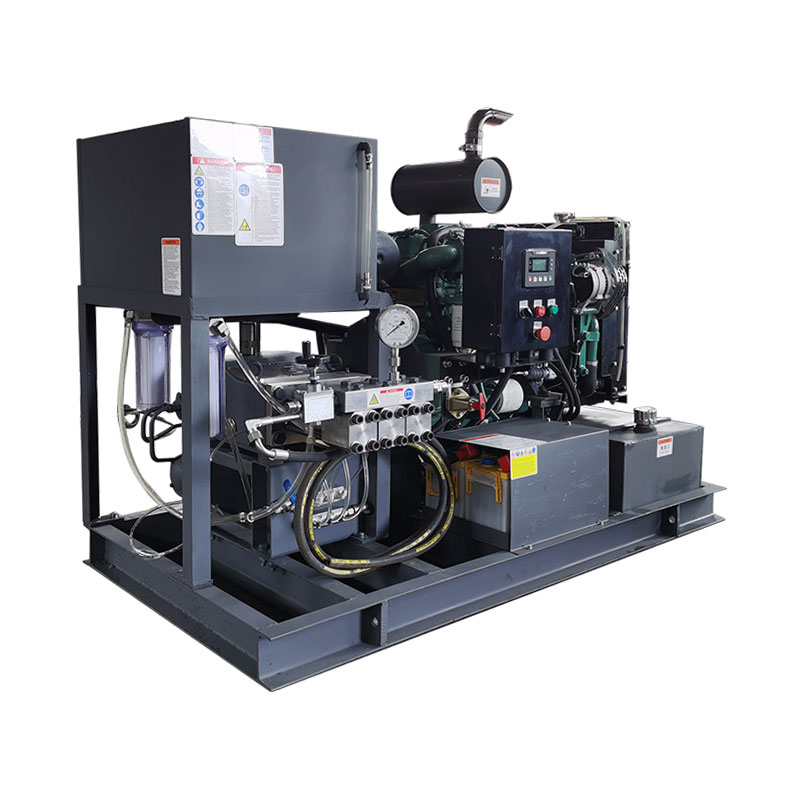

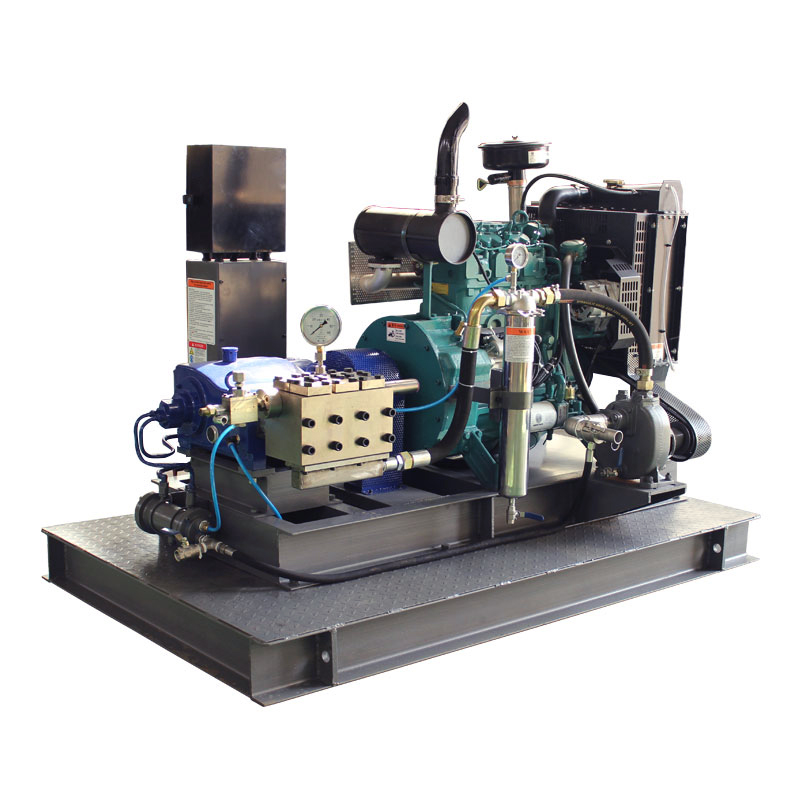

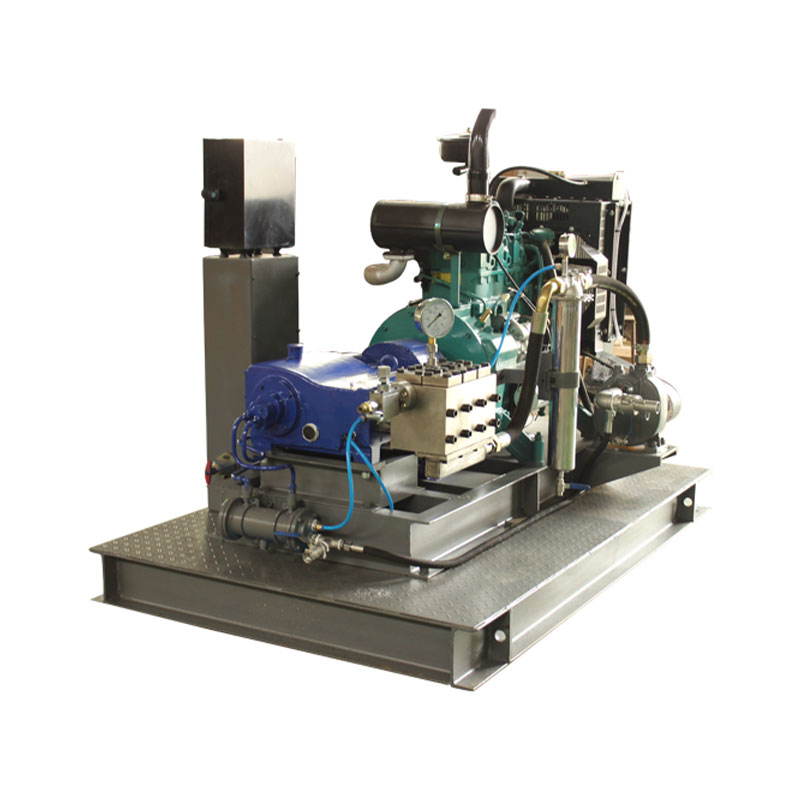

Stacionární jednotka s dieselovým motorem
Délka: 1600 mm
Šířka: 1200 mm
Výška: 1500 mm
Hmotnost: 850 kg
Vlastnosti
Výkon až 37 kW
Horizontální 3válcové provedení
Hlava čerpadla z nerezové oceli bez střídavého namáhání
Předepjaté pružinové vysokotlaké těsnění prodlužuje jeho životnost.
Pevný pevný keramický píst pro zajištění vysoké pevnosti a stabilního provozu
Pro prodloužení životnosti těsnění lze použít volitelný chladicí systém plunžru
Navržený vestavěný reduktor pomáhá zlepšit účinnost přenosu.
Speciální konstrukce magnetického filtru klikové skříně
rozstřikovací mazání klikové skříně
Integrovaná konstrukce sacího ventilu kapaliny kulového typu výrazně zlepšuje účinnost mechaniky kapalin.
Návrh výpočetní mechaniky tekutin v dynamickém zatížení pro zajištění nejvyšší spolehlivosti při maximálních pracovních podmínkách.
Klikový hřídel je vyroben vysokopevnostním kovacím procesem a je speciálně upraven.
Hlavní rozměry bez příslušenství, jako je sací potrubí, regulátor tlaku atd.

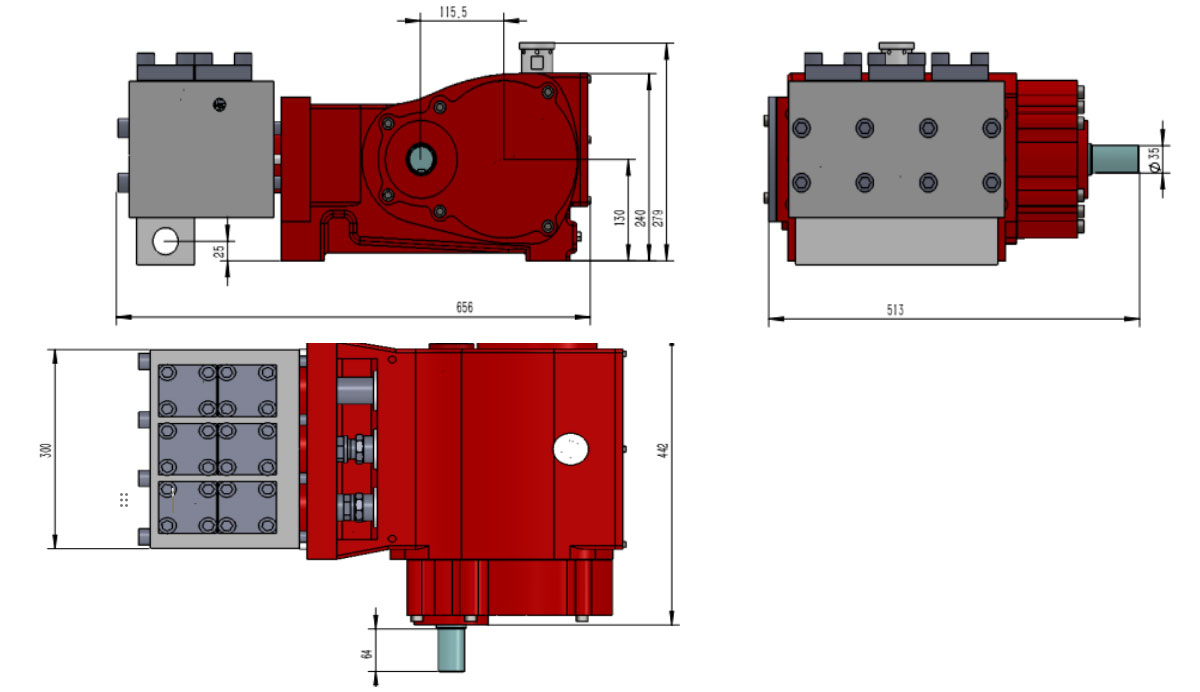

Podrobné rozměrové výkresy a hmotnosti jsou k dispozici na vyžádání.
| WHY3700 série | Síla tyče | 23 kN | |||||||||
| Model | Píst | Průtok | Požadovaný výkon (kw) | Mrtvice | 54 mm | ||||||
| průměr | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | n1 | n2 | ||
| (mm) | (l/min) | Provozní tlak (bar) | otáčky za minutu | otáčky za minutu | |||||||
| PROČ3712 | 12 | 11 | 520 | 700 | 870 | 1040 | 1400 | 1750 | 2100 | ||
| PROČ3714 | 14 | 15 | 382 | 520 | 645 | 765 | 1040 | 1290 | 1565 | 1500 | 600 |
| PROČ3716 | 16 | 20 | 293 | 400 | 490 | 590 | 800 | 985 | 1200 | 1500 | 600 |
| PROČ3720 | 20 | 31 | 187 | 255 | 315 | 375 | 510 | 630 | 770 | 1500 | 600 |
| PROČ3722 | 22 | 37 | 155 | 210 | 260 | 310 | 420 | 520 | 635 | 1500 | 600 |
| PROČ3726 | 26 | 52 | 110 | 150 | 190 | 220 | 300 | 370 | 455 | 1500 | 600 |
| PROČ3732 | 32 | 78 | 70 | 100 | 120 | 145 | 200 | 250 | 300 | 1500 | 600 |
| PROČ3736 | 36 | 99 | 60 | 80 | 100 | 115 | 160 | 200 | 240 | 1500 | 600 |
| PROČ3740 | 40 | 122 | 50 | 65 | 80 | 95 | 130 | 160 | 190 | 1500 | 600 |
| D=Pist/Plunger prům. [mm] | PROČ3714~WHY3716: A type Fluid End, spring preload dynamic seal, SS fluid end |
| n1=otáčky motoru/motoru | PROČ3720~WHY3740: B-type Fluid End, Spring Preload Packing Seal, Alloy Steel Fluid End |
| n2=otáčky klikového hřídele | Převodní tabulka: Hodnocení 1 kW = 1,34 HP |
| N2 Rychlost plunžru: 1,08 m/s | Provozní tlak 1bar=14,5psi=0,1Mpa |
| Síla tyče: 23KN | 1 GPM = 3,78 l/m |
| Mrtvice：54mm |
