Domů > Katalogy > Vysokotlaké čerpadlo > WHY30000 vysokotlaké pístové vodní čerpadlo
Vysokotlaká čerpadla WHY30000 jsou konstruována tak, aby pracovala při trvalém maximálním zatížení uvedeném ve výkonnostních parametrech. Stačí porovnat otáčky klikového hřídele, průměrnou rychlost plunžru, průměr plunžru a jmenovitý výkon.
Vysokotlaké čerpadlo
Hmotnost: cca 880 kg

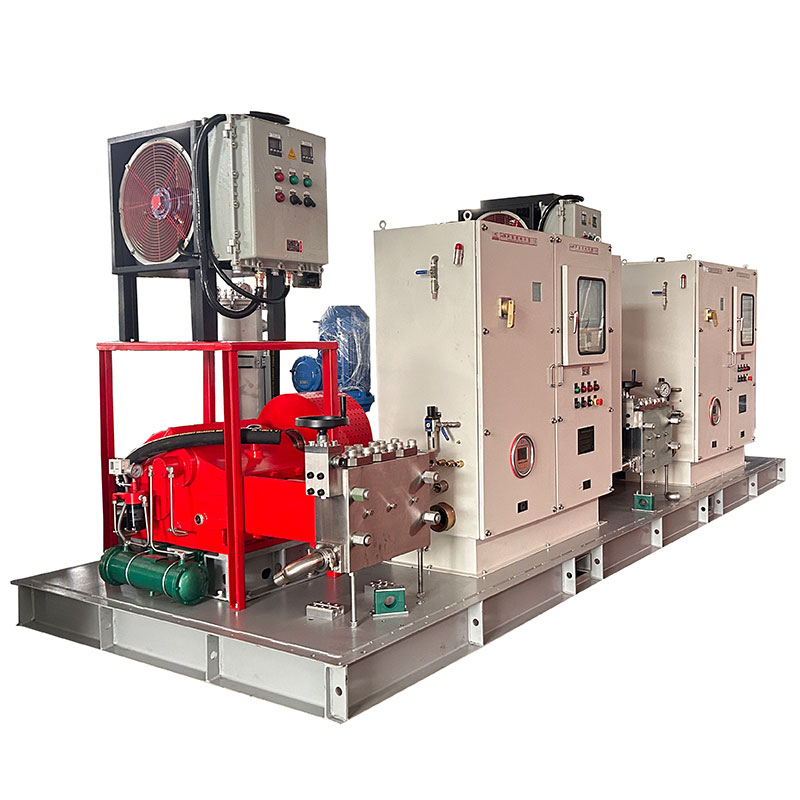

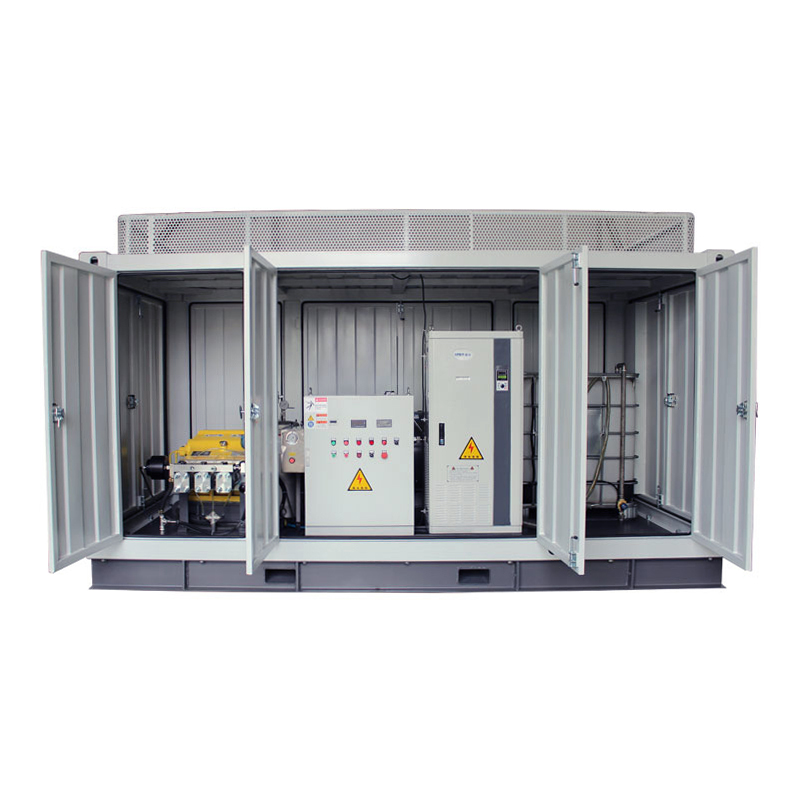

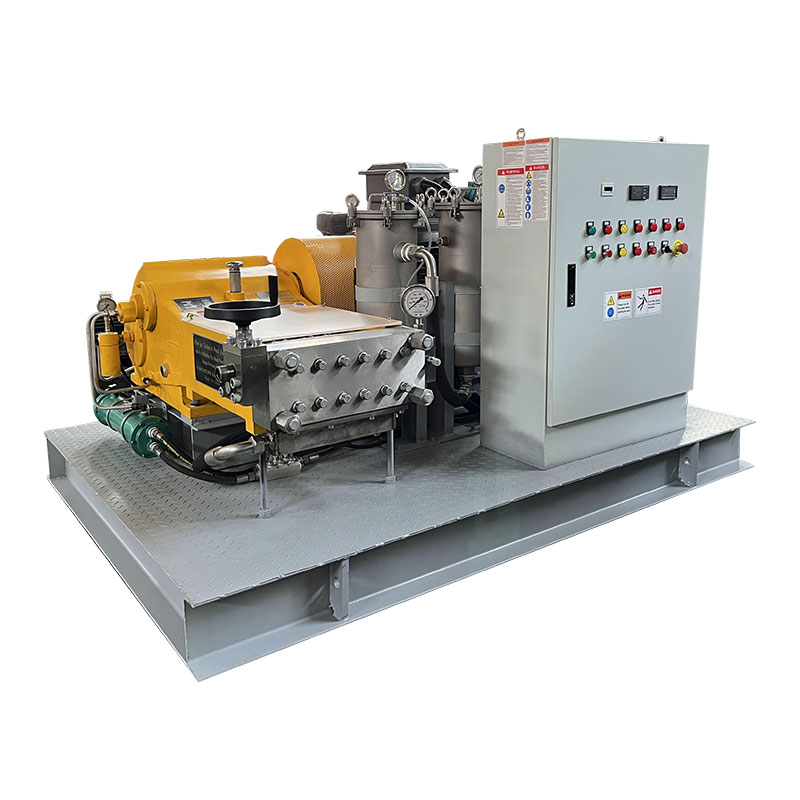

Stacionární jednotka s elektromotorem
Délka: 2200 mm
Šířka: 1600 mm
Výška: 1600 mm
Hmotnost: 1800 kg

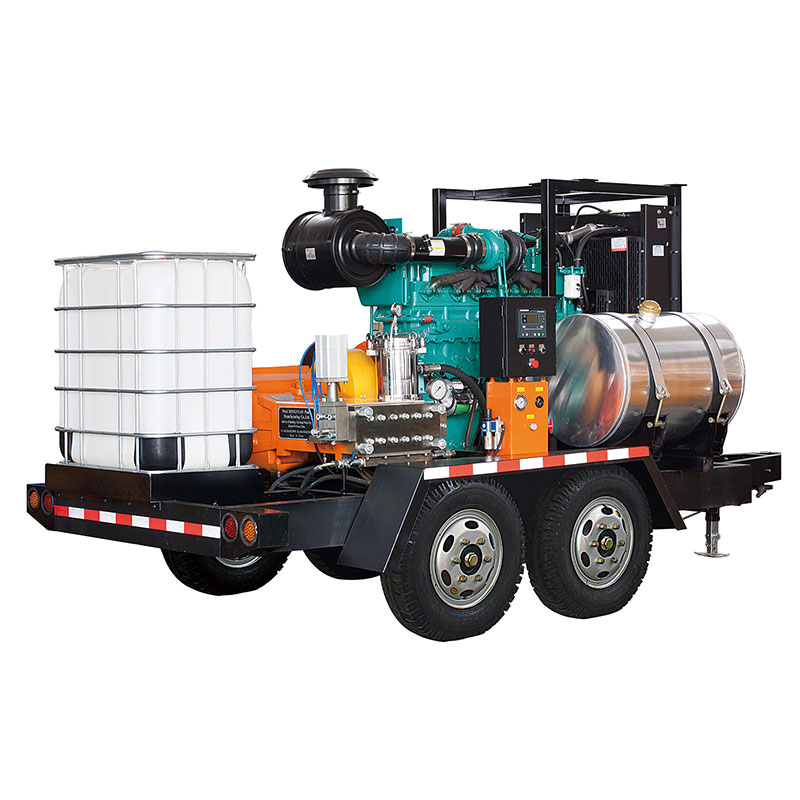

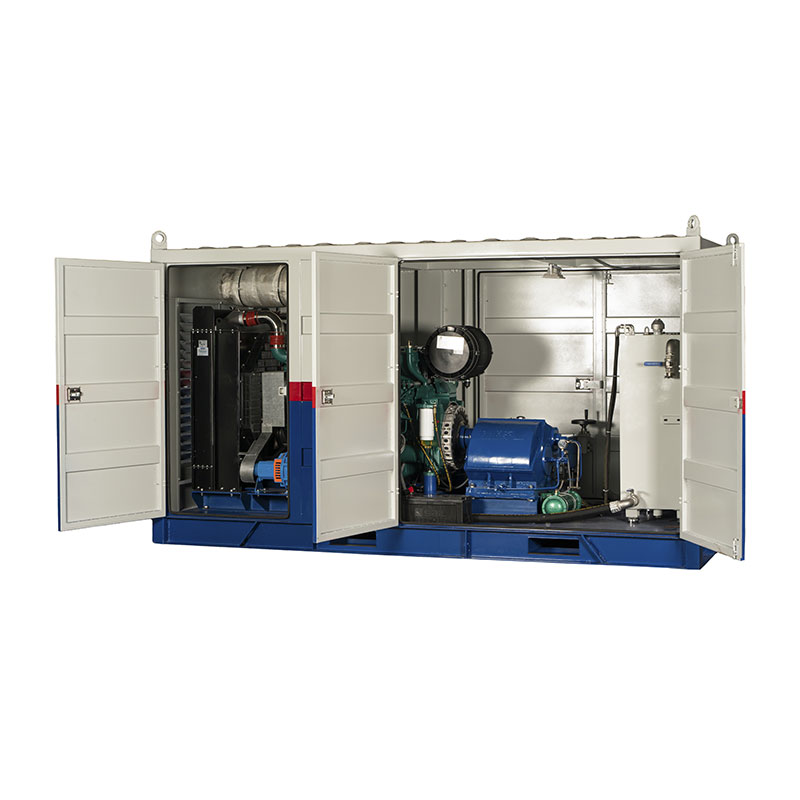

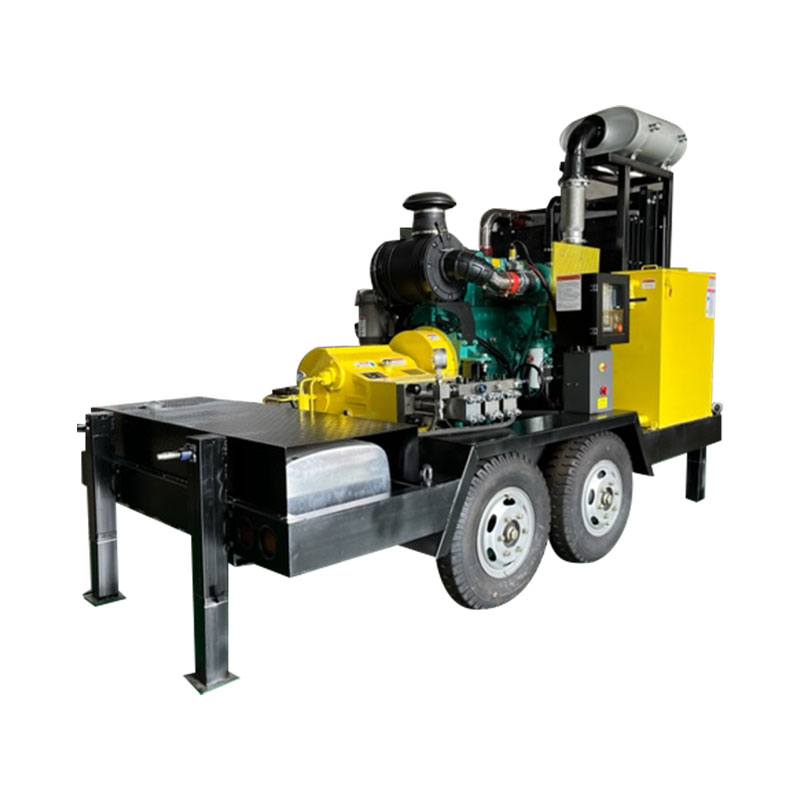

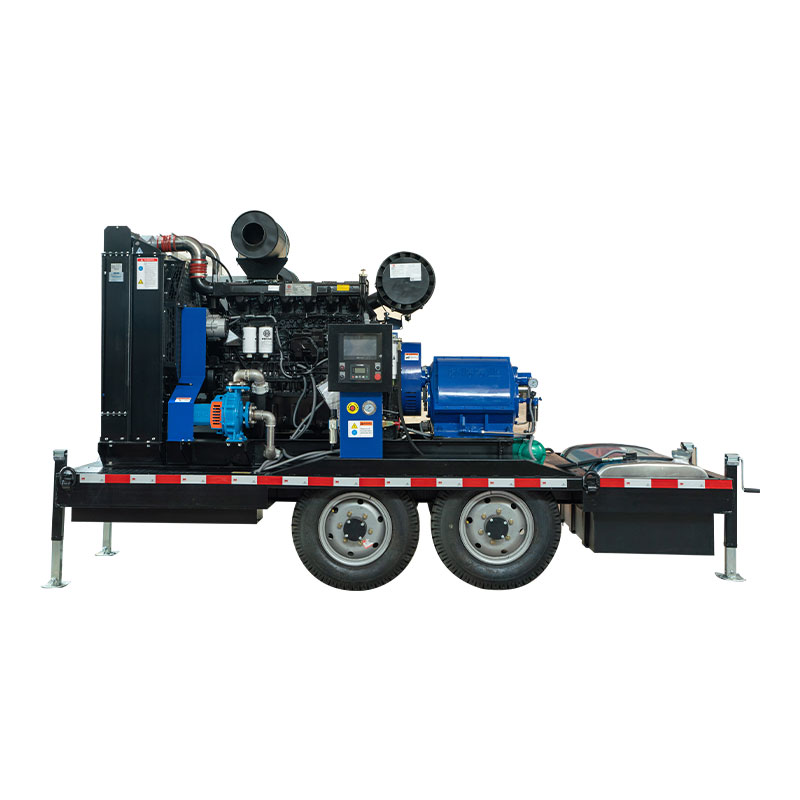

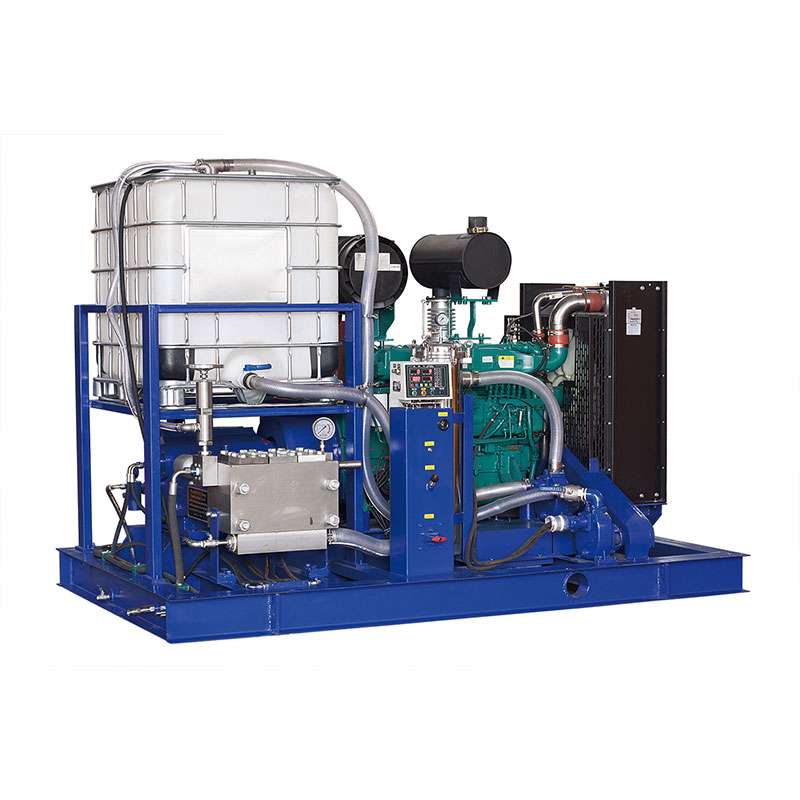

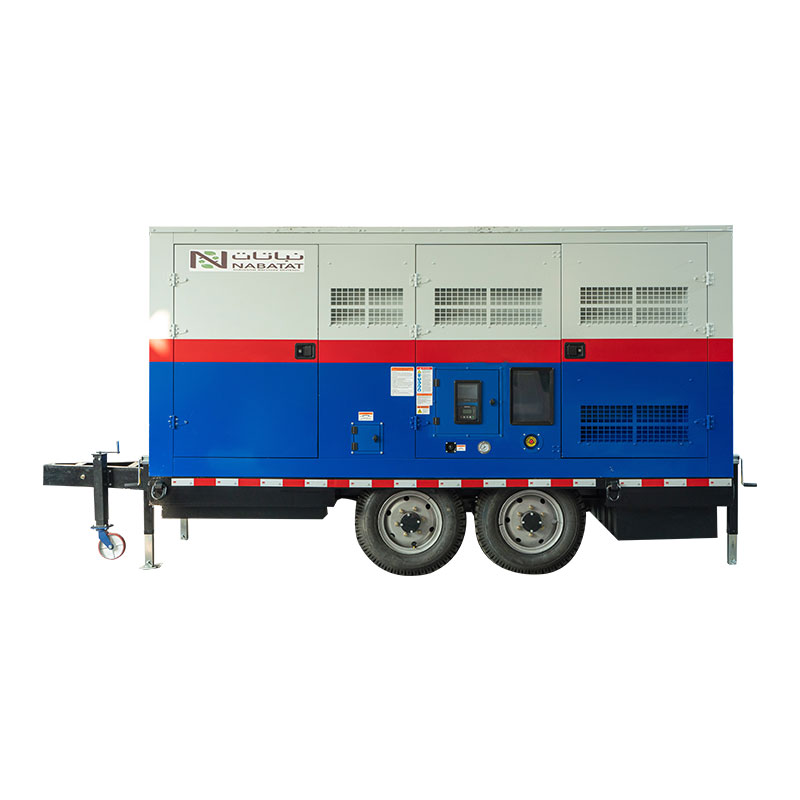

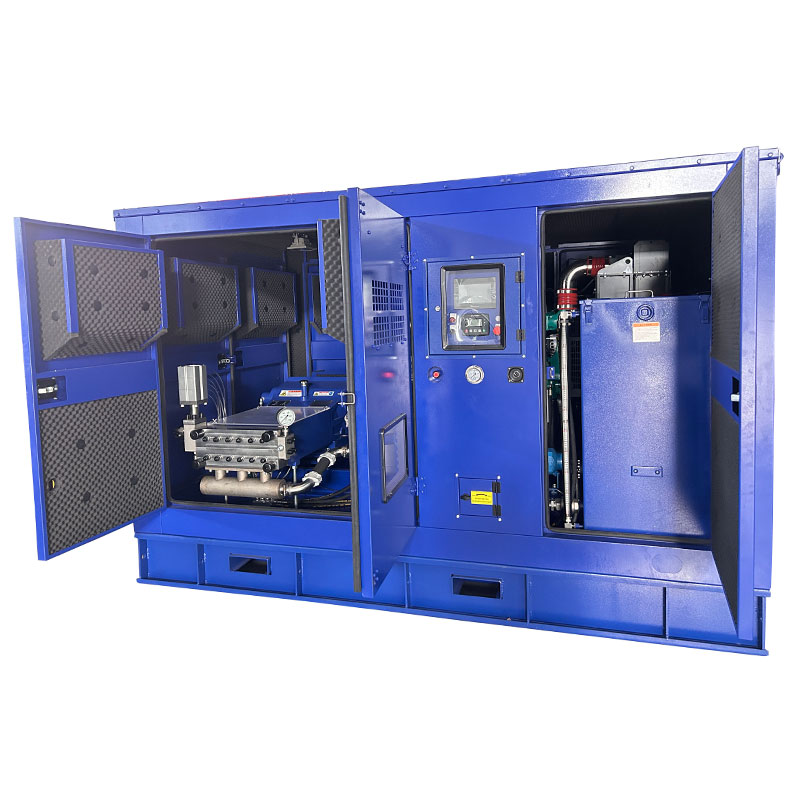

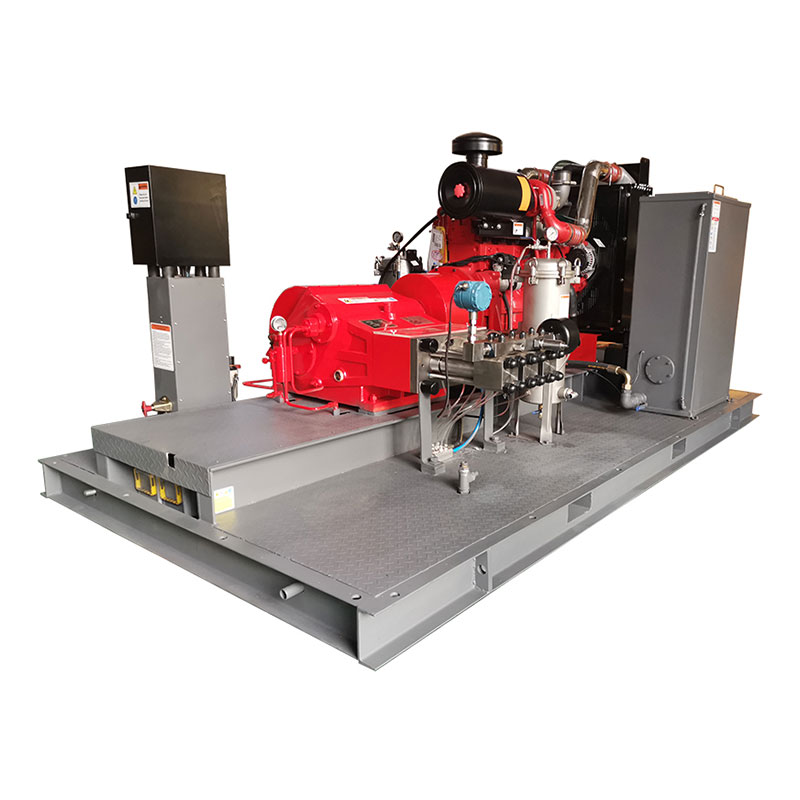

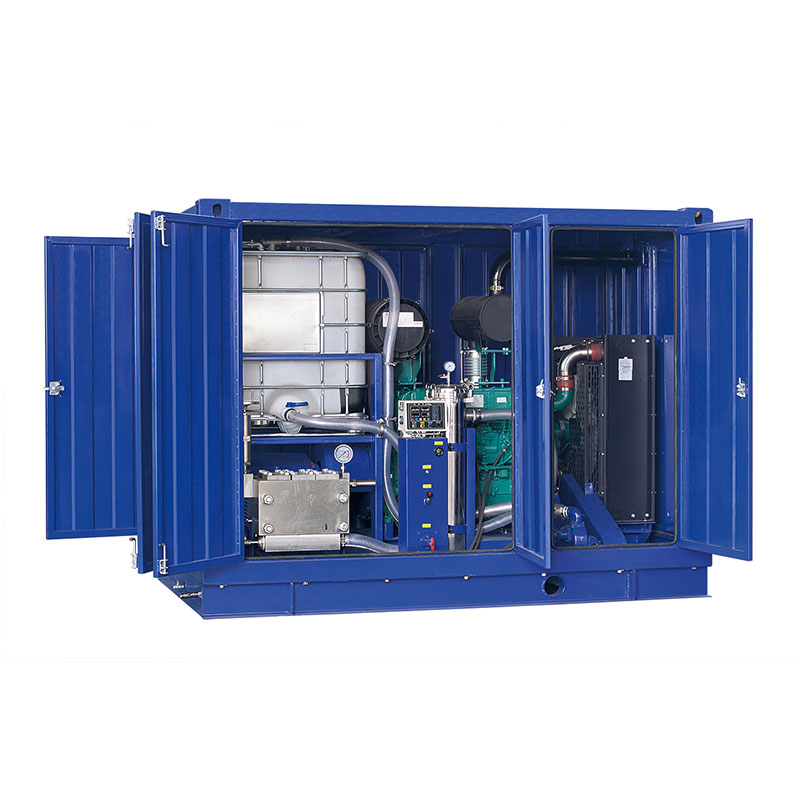

Stacionární jednotka s dieselovým motorem
Délka: 3500 mm
Šířka: 2000 mm
Výška: 2000 mm
Hmotnost: 2200 kg
Vlastnosti
Výkon až 300 kW
Horizontální 3válcové provedení
Široká škála doplňkových doplňků
Kvalita a spolehlivost
Hlava čerpadla z nerezové oceli je bez střídavého namáhání
Předepjaté pružinové vysokotlaké těsnění prodlužuje životnost
Pevný keramický píst pro zajištění vysoké pevnosti a stabilního provozu
Integrovaný systém chlazení mazacího oleje a pístu pro zvýšení životnosti.
Vestavěný reduktor s dvojitým převodem pro vyšší účinnost vyvážení převodovky
Speciální konstrukce magnetického filtru klikové skříně
Systém nuceného mazání klikové skříně
Integrovaná konstrukce kulového sacího ventilu kapaliny výrazně zlepšuje účinnost mechaniky kapalin.
Výpočtová konstrukce mechaniky tekutin pro dynamické zatížení pro zajištění nejvyšší spolehlivosti za maximálních pracovních podmínek.
Kliková hřídel je vyrobena procesem vysokopevnostního kování a je speciálně upravena

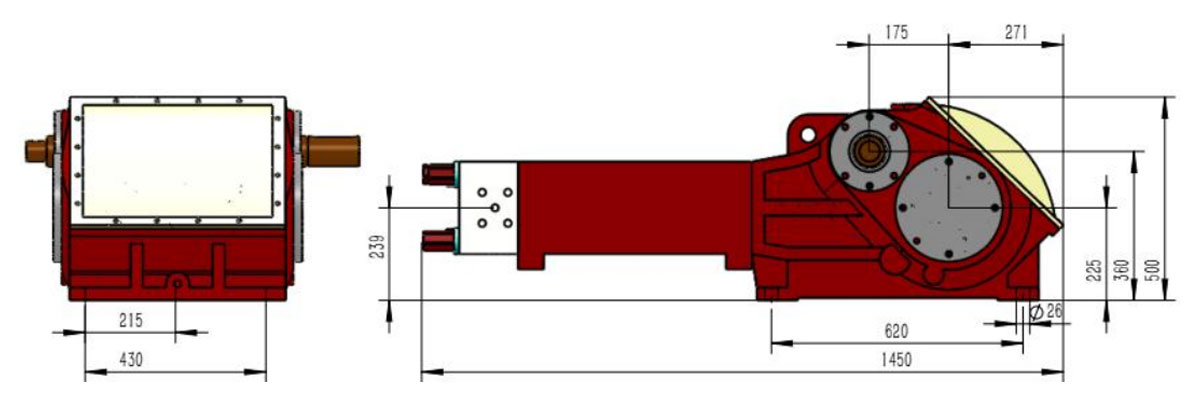

Hlavní rozměry bez příslušenství jako je sací potrubí, regulátor tlaku atd.
Podrobné rozměrové výkresy a hmotnosti jsou k dispozici na vyžádání
| Model | Píst | Průtok | Požadovaný výkon (kW) | D | otáčky za minutu | |||
| Průměr | 160kw | 200kw | 250kw | 280 kW | n1 | n2 | ||
| (mm) | (l/min) | Provozní tlak (bar) | ||||||
| PROČ30018 | 18 | 34 | 2400 | 2760 | 1500 | 366 | ||
| PROČ30020 | 20 | 41 | 1900 | 2400 | 2760 | 1500 | 366 | |
| PROČ30022 | 22 | 50 | 1600 | 2000 | 2500 | 2800 | 1500 | 366 |
| PROČ30024 | 24 | 60 | 1350 | 1700 | 2100 | 2500 | 1500 | 366 |
| PROČ30026 | 26 | 70 | 1150 | 1430 | 1780 | 2000 | 1500 | 366 |
| PROČ30028 | 28 | 81 | 980 | 1200 | 1540 | 1800 | 1500 | 366 |
| PROČ30030 | 30 | 93 | 860 | 1100 | 1300 | 1600 | 1500 | 366 |
| PROČ30032 | 32 | 106 | 750 | 950 | 1180 | 1380 | 1500 | 366 |
| PROČ30034 | 34 | 120 | 680 | 850 | 1040 | 1200 | 1500 | 366 |
| PROČ30036 | 36 | 134 | 600 | 750 | 930 | 1080 | 1500 | 366 |
| PROČ30040 | 40 | 165 | 480 | 600 | 750 | 880 | 1500 | 366 |
| PROČ30045 | 45 | 209 | 380 | 500 | 590 | 700 | 1500 | 366 |
| PROČ 30050 | 50 | 259 | 310 | 400 | 480 | 560 | 1500 | 366 |
| PROČ30055 | 55 | 313 | 250 | 320 | 400 | 470 | 1500 | 366 |
| PROČ30060 | 60 | 372 | 220 | 280 | 330 | 390 | 1500 | 366 |
| PROČ30065 | 65 | 437 | 180 | 220 | 280 | 330 | 1500 | 366 |
| PROČ30070 | 70 | 507 | 160 | 200 | 240 | 290 | 1500 | 366 |
| PROČ30075 | 75 | 582 | 140 | 170 | 210 | 250 | 1500 | 366 |
| D=Pist/Plunger prům. [mm] | PROČ30018~WHY30028: Fluid End, spring preload dynamic seal, SS fluid end |
| n1=otáčky motoru/motoru | PROČ30022~WHY30050: type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2=otáčky klikového hřídele | PROČ 30050~WHY30075: type Fluid End, spring preload packing seal, alloy steel fluid end |
| N2 Rychlost plunžru：0,73 m/s | Převodní tabulka: Výkon 1kW=1,34HP |
| Síla tyče: 105 kN | Provozní tlak 1bar=14,5psi=0,1Mpa |
| Zdvih: 120 mm | Účinnost přeměny vysokotlakého čerpadla PROČ může být až 92%~98% |
| Volba N2: 439 $ $ |
