Domů > Katalogy > Vysokotlaké čerpadlo > WHY45000 vysokotlaké vodní mycí čerpadlo
Vysokotlaká čerpadla WHY45000 jsou konstruována tak, aby pracovala při trvalém maximálním zatížení uvedeném ve výkonnostních parametrech. Stačí porovnat otáčky klikového hřídele, průměrnou rychlost plunžru, průměr plunžru a jmenovitý výkon.
Standardní velikost vstupní spáry: M64x2
Standardní velikost výstupní spáry: M36x2
Vysokotlaké čerpadlo
Hmotnost: cca 1500 KG

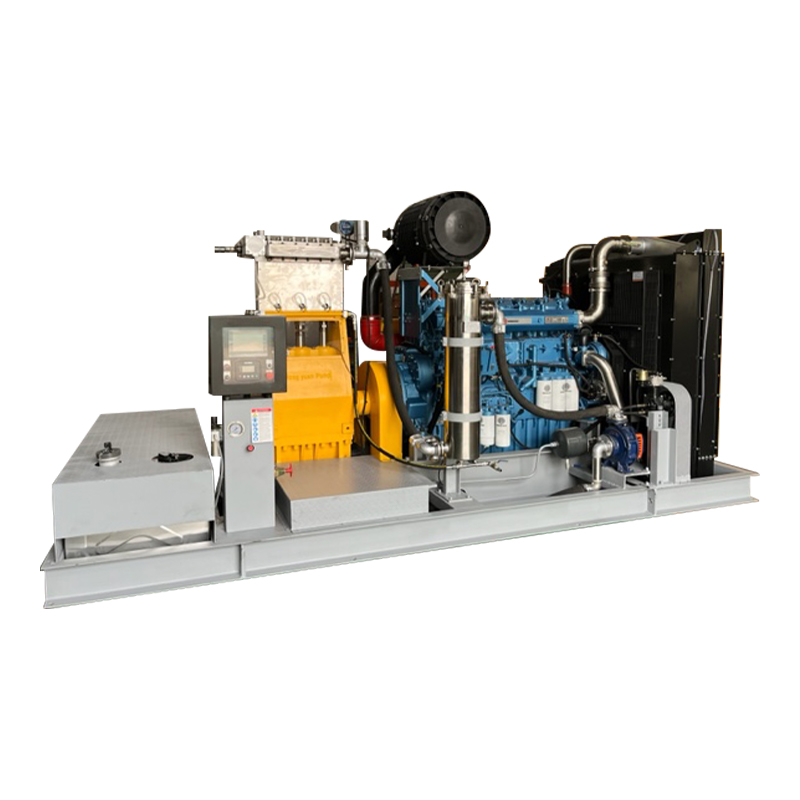

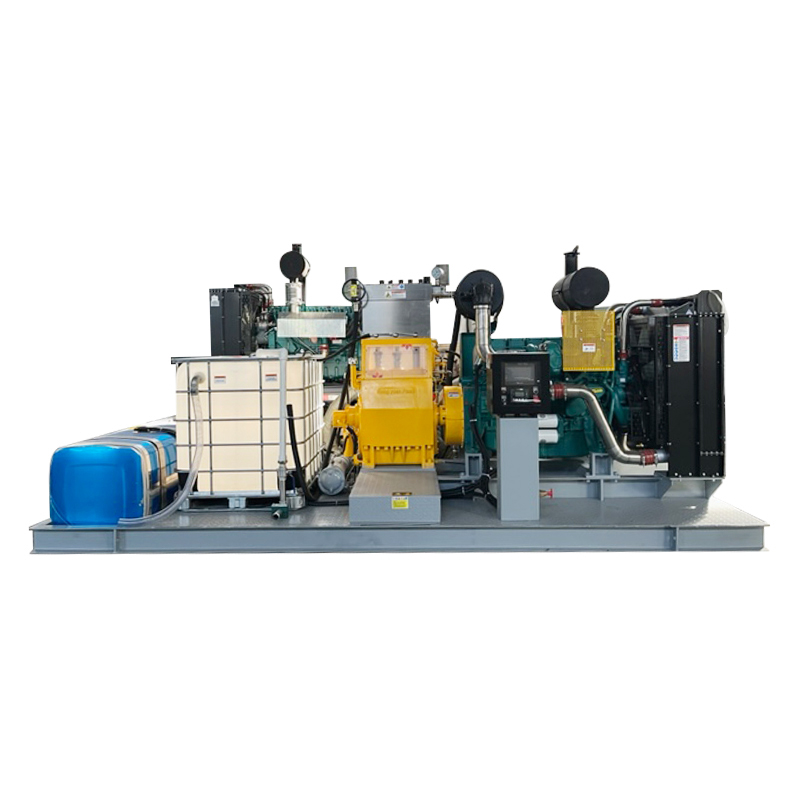

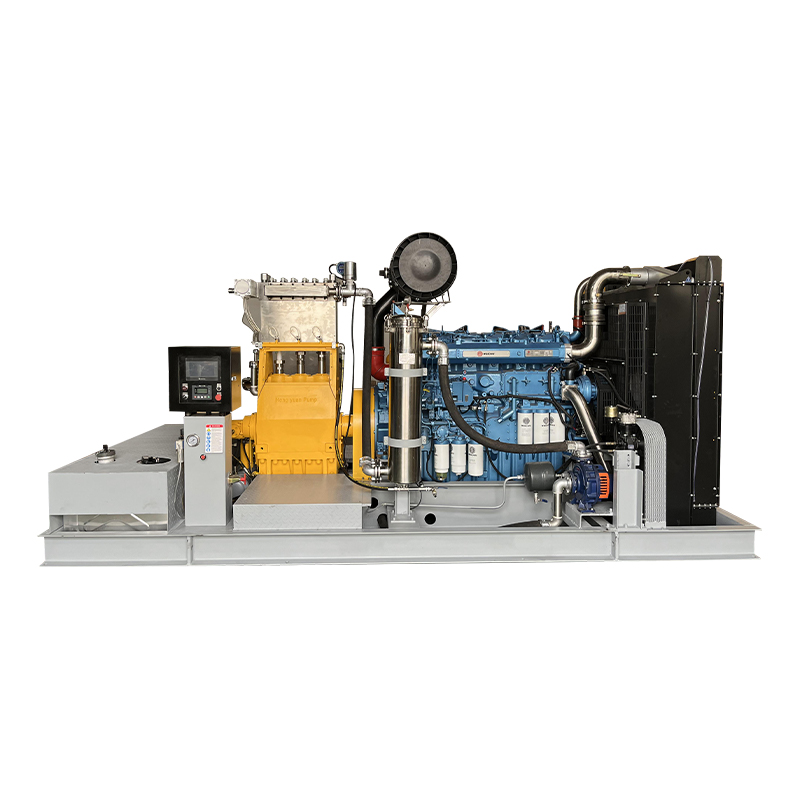

Stacionární jednotka s dieselovým motorem
Délka: 4500 mm
Šířka: 2000 mm
Výška: 2400 mm
Hmotnost: 7500 kg
Vlastnosti
Výkon až 450 kW
Vertikální 3 válcové provedení
Široká škála doplňkových doplňků
Kvalita a spolehlivost
Hlava čerpadla z nerezové oceli je bez střídavého namáhání
Předepjaté pružinové vysokotlaké těsnění prodlužuje životnost
Pevný keramický píst pro zajištění vysoké pevnosti a stabilního provozu
Integrovaný systém chlazení mazacího oleje a pístu pro zvýšení životnosti.
Vestavěný reduktor s dvojitým převodem pro vyšší účinnost vyvážení převodovky
Speciální konstrukce magnetického filtru klikové skříně
Systém nuceného mazání klikové skříně
Integrovaná konstrukce kulového sacího ventilu kapaliny výrazně zlepšuje účinnost mechaniky kapalin.
Výpočtová konstrukce mechaniky tekutin pro dynamické zatížení pro zajištění nejvyšší spolehlivosti za maximálních pracovních podmínek.
Klikový hřídel je vyroben vysokopevnostním kovacím procesem a je speciálně upraven
| WHY45000 série | Síla tyče | 140 KN | |||||||
| Mrtvice | 120 mm | ||||||||
| Model | Píst | Průtok | Požadovaný výkon (kw) | D | otáčky za minutu | ||||
| Průměr | 280 kW | 315 kW | 355 kW | 400kw | 450 kW | n1 | n2 | ||
| (mm) | (l/min) | Provozní tlak (bar) | |||||||
| PROČ45022 | 22 | 62 | 2300 | 2600 | 2900 | 3300 | 3500 | ||
| PROČ45024 | 24 | 74 | 1900 | 2200 | 2400 | 2800 | 3100 | 1500 | 456 |
| WHY45026 | 26 | 87 | 1600 | 1800 | 2100 | 2350 | 2600 | 1500 | 456 |
| PROČ45028 | 28 | 101 | 1400 | 1600 | 1800 | 2050 | 2300 | 1500 | 456 |
| PROČ45030 | 30 | 116 | 1250 | 1400 | 1600 | 1800 | 2000 | 1500 | 456 |
| PROČ45032 | 32 | 132 | 1100 | 1200 | 1400 | 1550 | 1700 | 1500 | 456 |
| PROČ45034 | 34 | 149 | 100 | 1100 | 1200 | 1400 | 1500 | 1500 | 456 |
| PROČ45036 | 36 | 167 | 870 | 980 | 1100 | 1250 | 1400 | 1500 | 456 |
| PROČ45040 | 40 | 206 | 700 | 800 | 900 | 1000 | 1100 | 1500 | 456 |
| PROČ45045 | 45 | 261 | 550 | 620 | 700 | 800 | 900 | 1500 | 456 |
| PROČ45050 | 50 | 322 | 450 | 500 | 570 | 650 | 700 | 1500 | 456 |
| PROČ45055 | 55 | 390 | 370 | 420 | 470 | 530 | 600 | 1500 | 456 |
| PROČ45060 | 60 | 464 | 310 | 350 | 400 | 450 | 500 | 1500 | 456 |
| PROČ45065 | 65 | 544 | 260 | 300 | 330 | 380 | 43 | 1500 | 456 |
| PROČ45070 | 70 | 630 | 230 | 250 | 290 | 330 | 370 | 1500 | 456 |
| PROČ45075 | 75 | 725 | 200 | 220 | 250 | 280 | 320 | 1500 | 456 |
| PROČ45080 | 80 | 825 | 170 | 200 | 220 | 250 | 280 | 1500 | 456 |
| PROČ45085 | 85 | 930 | 150 | 170 | 220 | 220 | 250 | 1500 | 456 |
| WHY45090 | 90 | 1040 | 130 | 150 | 170 | 200 | 220 | 1500 | 456 |
| PROČ45095 | 95 | 1160 | 120 | 140 | 160 | 180 | 200 | 1500 | 456 |
| PROČ45100 | 100 | 1290 | 110 | 120 | 140 | 160 | 180 | 1500 | 456 |
| PROČ45105 | 105 | 1420 | 100 | 110 | 130 | 150 | 160 | 1500 | 456 |
| PROČ45110 | 110 | 1560 | 90 | 100 | 120 | 130 | 150 | 1500 | 456 |
| D=Pist/Plunger prům. [mm] | PROČ45024~WHY45032: A-type Fluid End, spring preload dynamic seal, SS fluid end |
| n1=otáčky motoru/motoru | PROČ45030~WHY45055: B type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2=otáčky klikového hřídele | PROČ45060~WHY45110: C-type Fluid End, spring preload packing seal, alloy steel fluid end |
| N2 Rychlost plunžru：0,73 m/s | Převodní tabulka: Výkon 1kW=1,34HP |
| Síla tyče:140KN | Provozní tlak 1bar=14,5psi=0,1Mpa |
| Mrtvice：120mm | Účinnost přeměny vysokotlakého čerpadla PROČ může být až 92%~98% |
| Volba N2: 366 $ $ |
