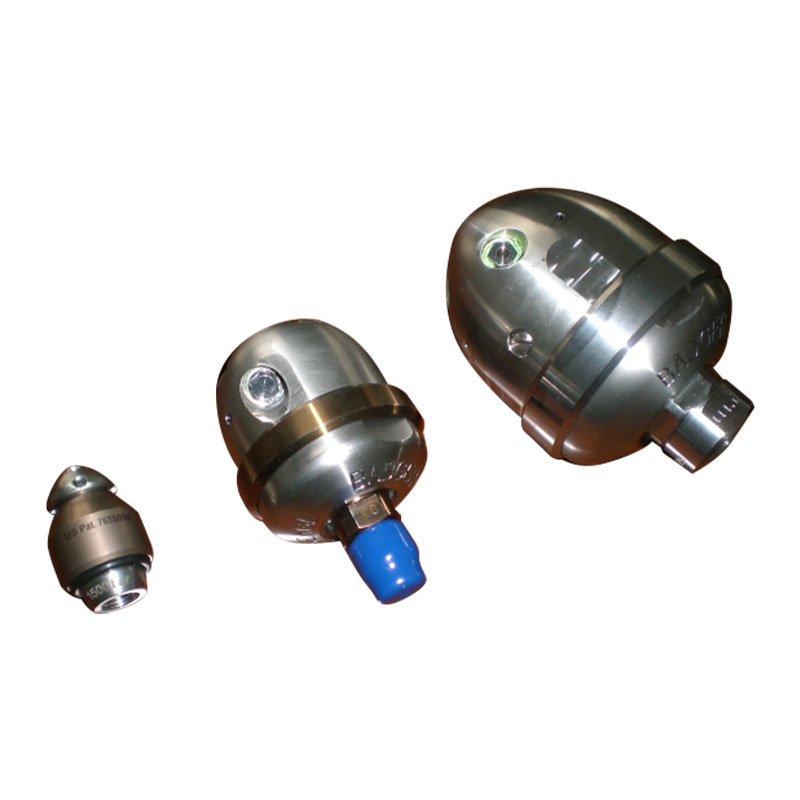

Trubkové trysky

Technický parametr

Požadavky na kvalitu vody

Vstupní teplota: ≤40℃; Hodnota PH: 6,5 ~ 8,5
Přesnost filtrace vody: ≤10 μm

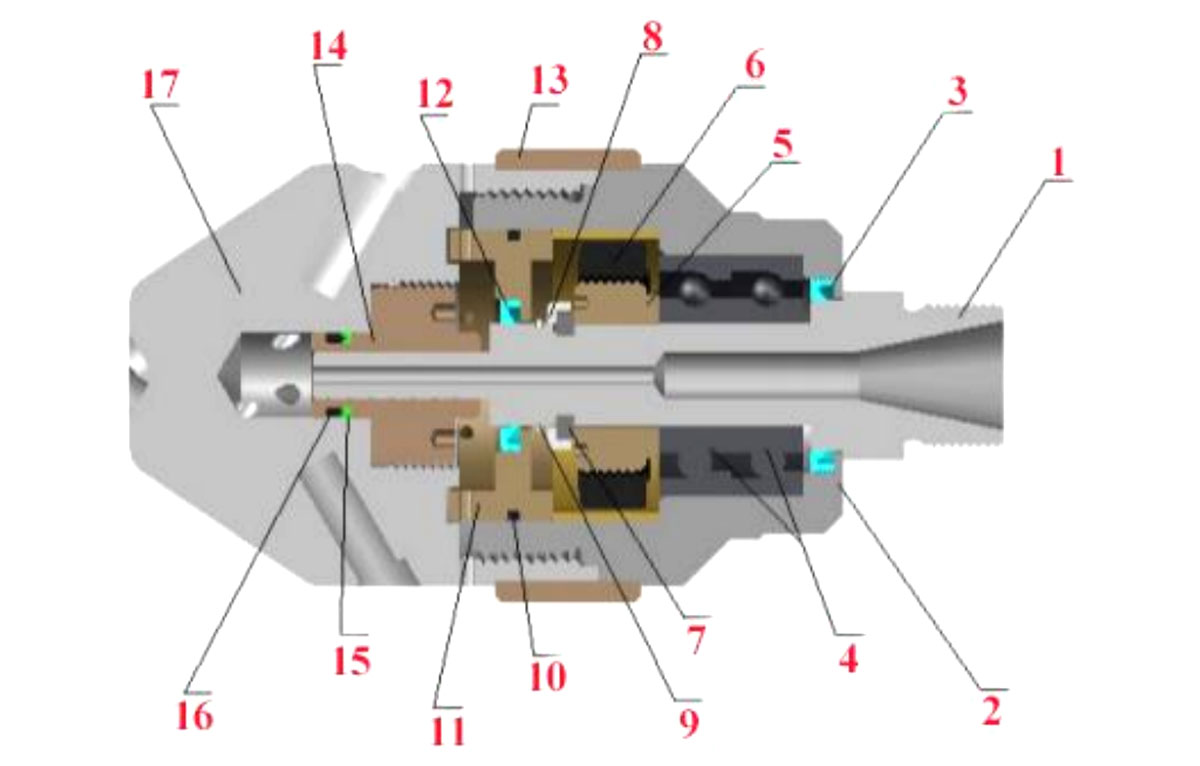

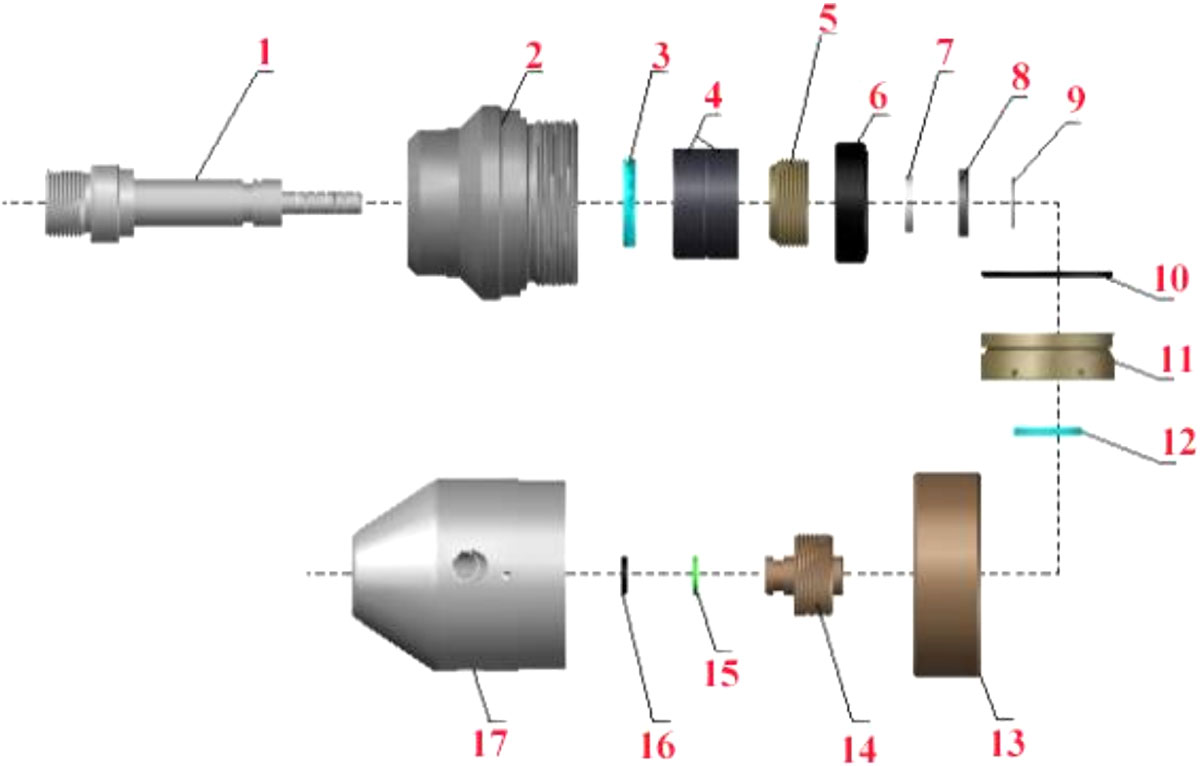

WG15 ＊ Schéma sestavy rotačního těsnění a pohled v řezu

Dceřiná společnost náhradních dílů

Proces instalace a záležitosti vyžadující pozornost

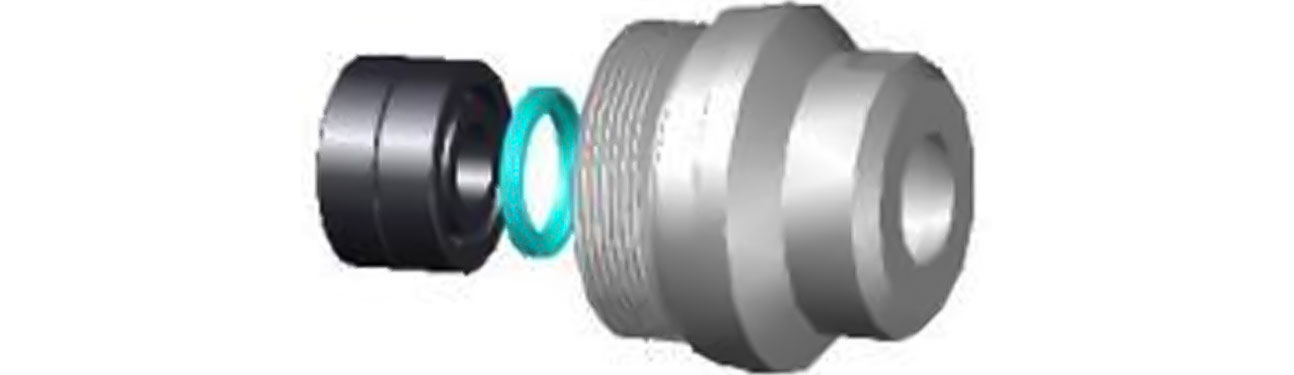

(1) Nainstalujte olejové těsnění 3 do vnitřního otvoru na zadním konci otočného pouzdra 2 a dvojici hřídelí s kosoúhlým stykem 4 (poznámka: směr instalace olejového těsnění 3 je drážka směrem dovnitř, jinak se otočné pouzdro 2 naplní vodou a poškodí ložisko; Všimněte si, že kosoúhlé kontaktní ložisko 4 je namontováno ve stejném směru jako obě ložiska, přičemž jedna strana vnějšího kroužku 2 směřuje širokým zadním koncem k zadnímu konci pouzdra.

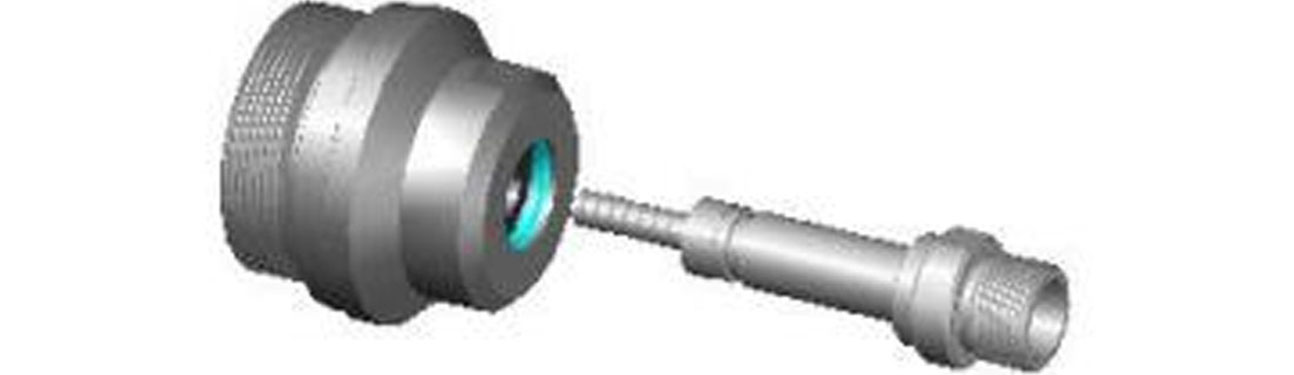

(2) Vložte hřídel 1 ze zadního konce otočného pouzdra 2 do otočného pouzdra 2.

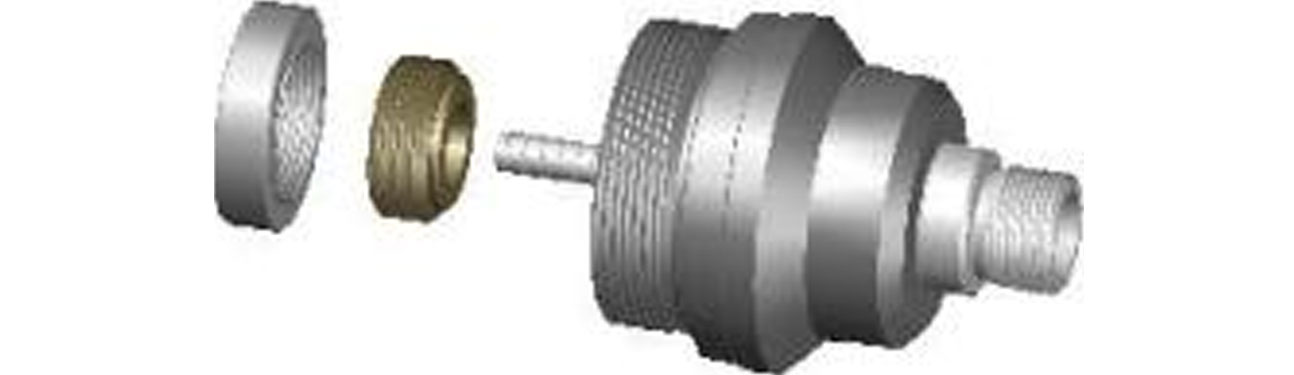

(3) Naneste prostředek proti vykousnutí na zrno šroubu hřídele 1 a součást magnetického železa (včetně: spojky přechodu magnetu 5 a magnetu 6), utáhněte závit magnetu 6 a spojky přechodu magnetu 5 (poznámka: kladné otáčení závitu), potom protáhněte součást magnetu 6 přední částí hřídele 2 a utáhněte závit hřídele 2 (poznámka: kladné otáčení závitu).

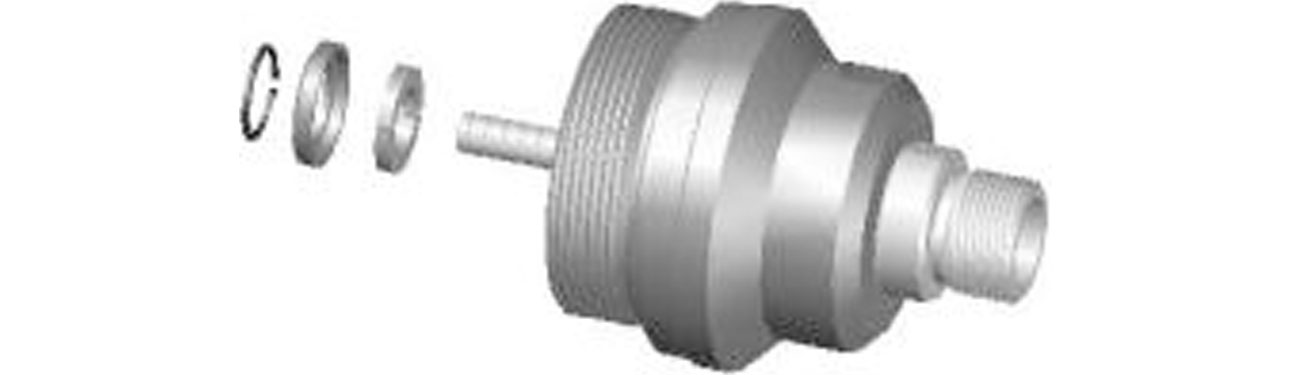

(4) Nainstalujte pojistný kroužek 7 a pouzdro pojistného kroužku 8 do drážky kroužku hřídele 1 a poté je upevněte pojistným kroužkem 9.

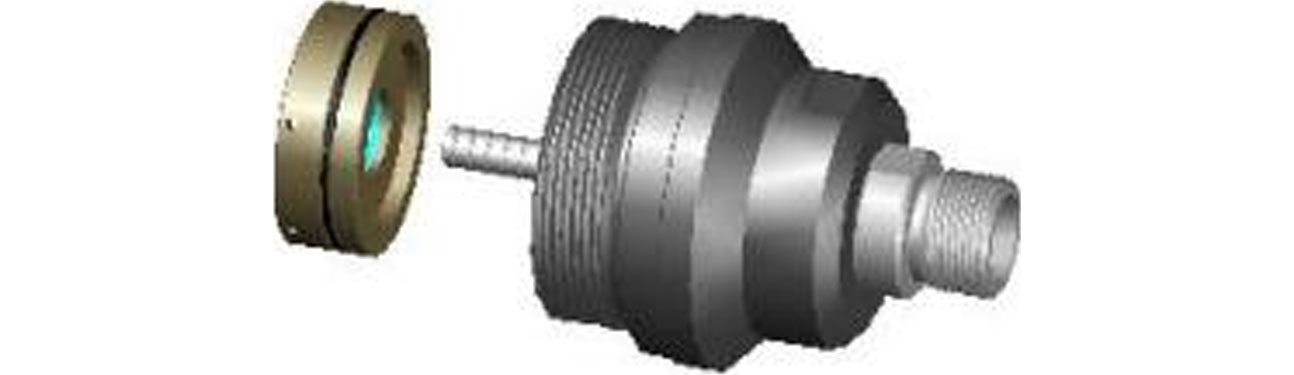

(5) Vložte sestavu kostry olejového těsnění (včetně: O kroužku 10, kostry olejového těsnění 11 a olejového těsnění 12) z předního konce hřídele 2 a nainstalujte ji do otočného pouzdra 2.

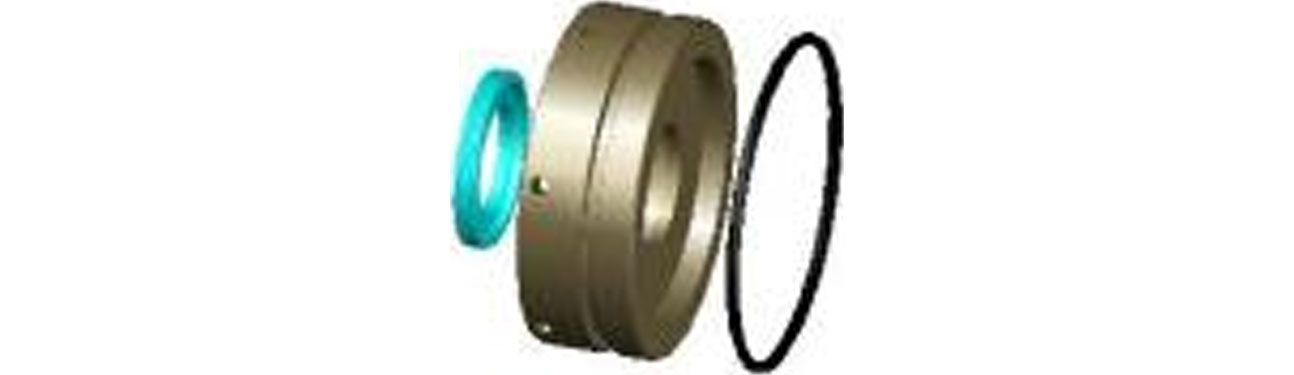

Poznámky: montážní návod sestavy skeletu olejového těsnění.
O těsnící kroužek 10 byl instalován v prstencové drážce na vnější straně skeletu 11 olejového těsnění.
Nainstalujte olejové těsnění 12 do drážky vnitřního otvoru kostry olejového těsnění 11 (všimněte si směru montáže olejového těsnění 12, drážka směřuje dovnitř).

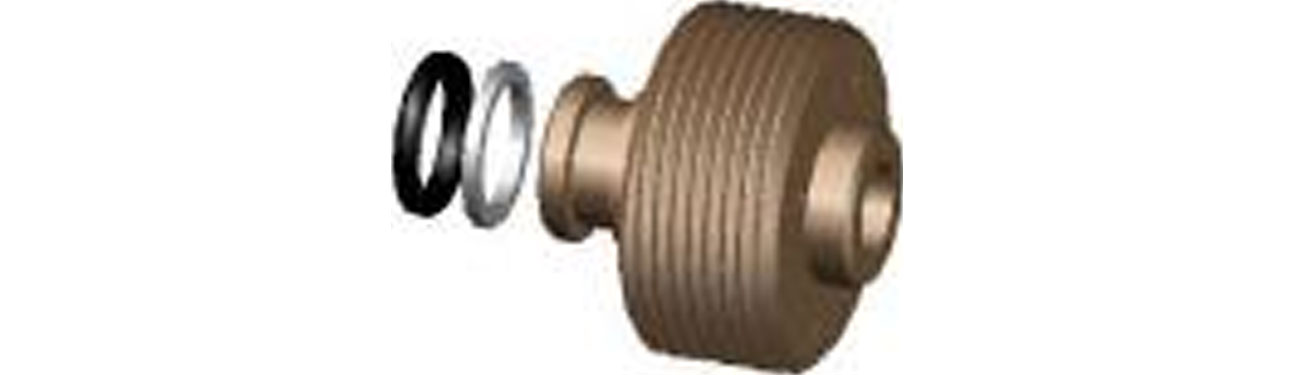

(6) Nainstalujte O-kroužek 16 a plastový těsnicí kroužek 15 postupně do drážky pro kroužek v přední části měděného těsnicího kroužku 14. (všimněte si pořadí montáže O kroužku 16 a plastového těsnicího kroužku 15. O kroužek 16 je instalován na vnější straně drážky kroužku měděného těsnicího kroužku 14. Věnujte pozornost směru instalace plastového těsnicího kroužku 16 směrem k O kroužku 16).

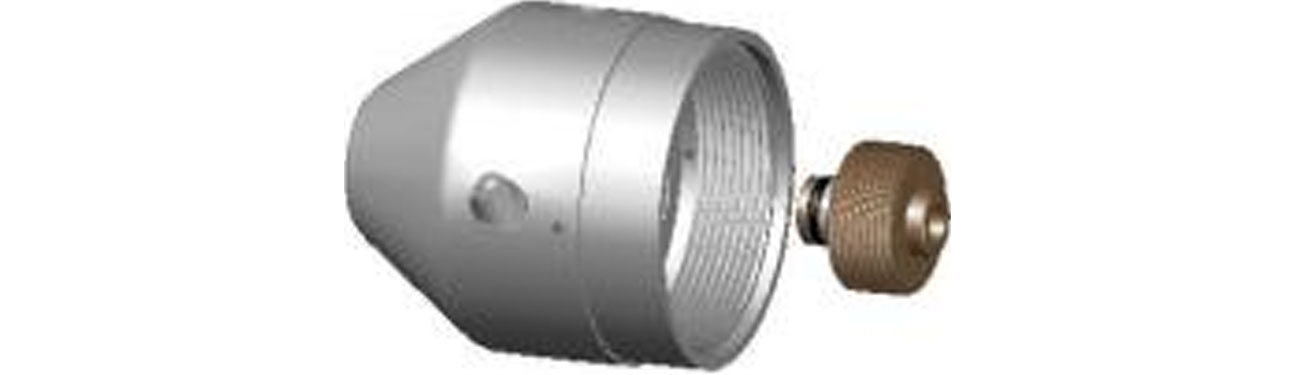

(7) Na závit měděné ucpávkové objímky 14 a závit vnitřního otvoru otočné hlavy 17 naneste prostředek proti okusu, poté našroubujte měděnou ucpávkovou objímku 14 do závitu vnitřního otvoru otočné hlavy 17 a utáhněte (pozn.: kladný závit šroubu).

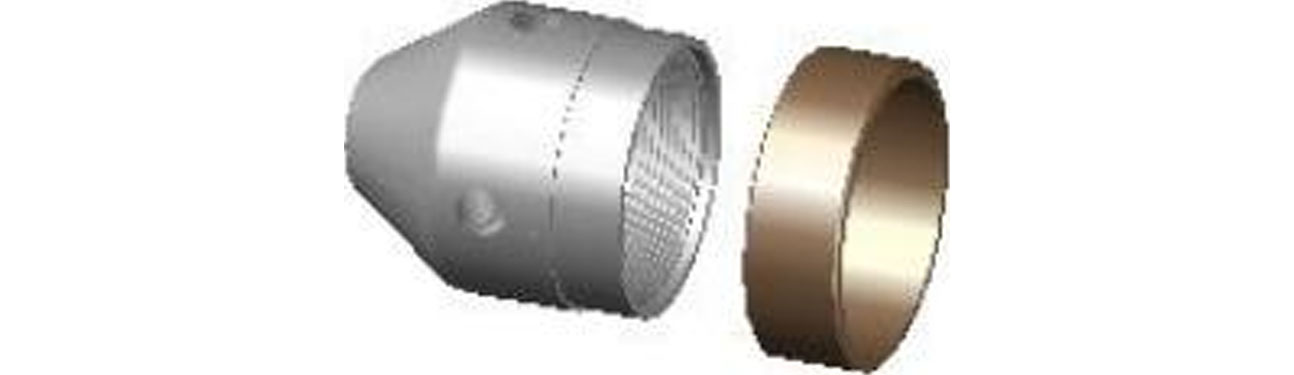

(8) Vložte opěrný kroužek 13 ze zadního konce otočné hlavy 17 a nainstalujte jej mimo otočnou hlavu 17.

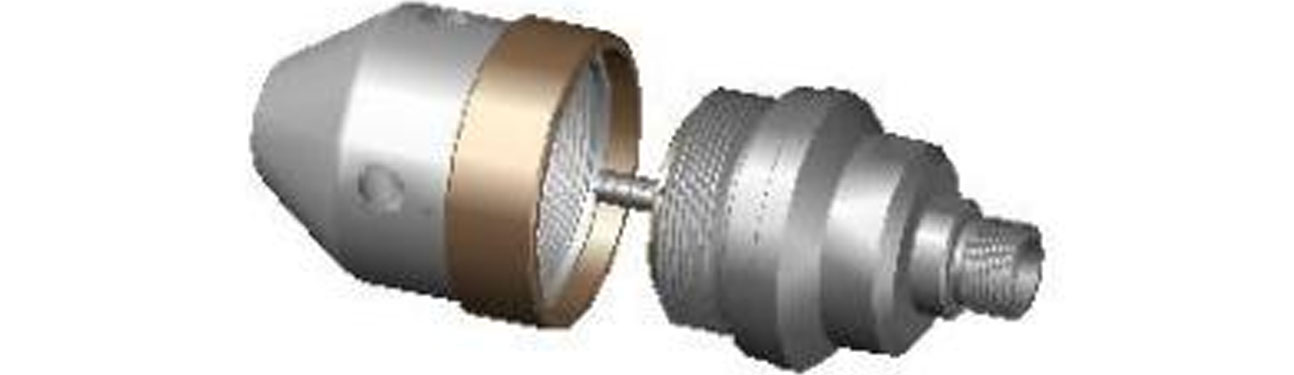

(9) Nakonec se na přední konec vnějšího závitu otočného pouzdra 2 a zadní konec vnitřního závitu otočné hlavy 17 nanese prostředek proti kousání. Přední konec hřídele podsestavy 1 dokončený v kroku (5) se vloží do vnitřního otvoru měděného těsnicího pouzdra 14 otočné hlavy 17 a poté se závity 2 a otočného pouzdra utáhnou kladným závitem. rotace).

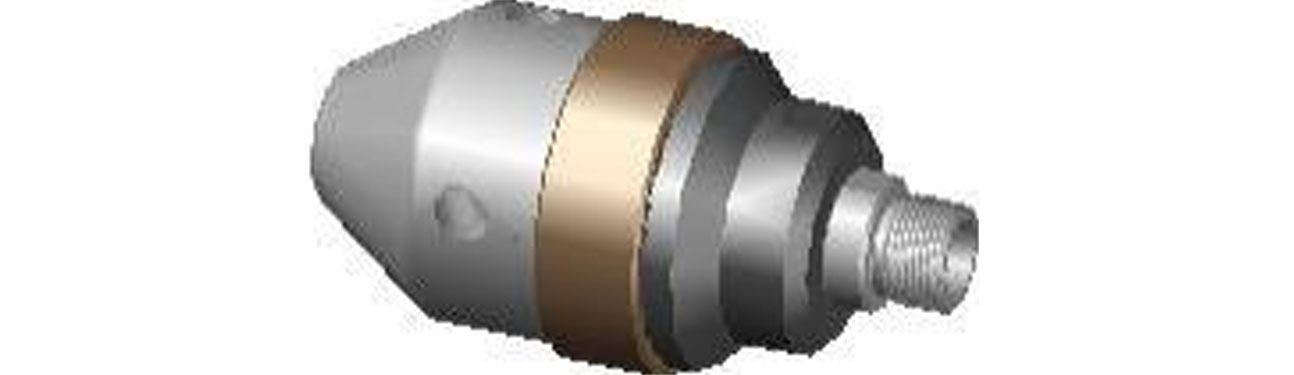

(10) Výše ​​uvedené kroky dokončily proces montáže trysky WG15＊.

6. Proces demontáže a záležitosti vyžadující pozornost

(1) Pomocí otevřeného klíče upněte otočnou hlavu 17 a otočné pouzdro 2 na stranu frézování a poté vyšroubujte otočnou hlavu 17 ze spirálového vzoru otočného pouzdra 2 (poznámka: závit je kladně rotující) a sejměte opěrný kroužek 13.
(2) Vložte kleště na pojistný kroužek do zadního otvoru měděného těsnění 14 v otočné hlavě 17, povolte závit (poznámka: závit je pozitivní), vyšroubujte měděné těsnicí pouzdro 14, zkontrolujte, zda není opotřebení ve vnitřním otvoru měděného těsnění, pokud je opotřebení, vyměňte jej, pokud je vážné opotřebení; Současně zkontrolujte, zda není poškozen O-kroužek 16 a plastový těsnicí kroužek 15 na měděném těsnicím pouzdru, pokud je poškozen, vyměňte je, jinak těsnění nebude fungovat.
(3) Odstraňte součásti skeletu těsnicího kroužku 11 z vnitřního otvoru předního konce otočného pouzdra 2. Odstraňte těsnění 12 a O kroužek 10 z vnitřního otvoru a drážky vnějšího kroužku skeletu těsnicího kroužku a zkontrolujte, zda nedošlo k poškození těsnicího kroužku 12 a O kroužku 10. Pokud dojde k jakémukoli poškození, vyměňte ložisko a vyměňte jej do pouzdra 2.
(4) Pomocí externích kleští demontujte pojistný kroužek 9 z hřídele 1 a demontujte pouzdro pojistného kroužku 8 a pojistný kroužek 7 z drážky kroužku hřídele 1 .
(5) Odstraňte připojenou magnetickou sestavu z hřídele 1 a zkontrolujte, zda na magnetu nejsou nějaké nečistoty. Pokud existuje, vyčistěte jej.
(6) Vytáhněte hřídel 1 ze zadního konce pouzdra vodorovně a zkontrolujte, zda není na vnějším povrchu hřídele 1 opotřebení. Pokud je nějaké opotřebení, vyměňte jej.
(7) Opatrně vyjměte ložisko s kosoúhlým stykem 4 z vnitřního otvoru otočného pouzdra 2 a zkontrolujte, zda není poškozeno ložisko hřídele. Pokud je poškozen, vyměňte jej.
- 7 -
(8) Odstraňte olejové těsnění 3 ze zadního konce vnitřního otvoru rotačního pouzdra 2. Zkontrolujte, zda není olejové těsnění 3 poškozeno. Pokud je poškozený, vyměňte jej.
Výše uvedené kroky dokončily celý proces demontáže trysky WG15＊.
Poznámky:
•Během montáže dávejte pozor na směr instalace ložiska s kosoúhlým stykem, pokud je instalováno obráceně, nebude tryska použita;
•Při montáži věnujte pozornost směru montáže olejového těsnění. Při obrácené instalaci nemůže být voda vstupující do trysky utěsněna, dojde k poškození ložiska a hlava trysky se neotáčí.
•Během montáže věnujte pozornost montážní poloze O kroužku a plastového těsnicího kroužku. Pokud jsou O-kroužek a plastový těsnicí kroužek obrácené, nebudou moci hrát těsnicí roli. Mezitím věnujte pozornost směru instalace plastového těsnicího kroužku.
•Všechna těsnění uvnitř rotační trysky se snadno opotřebovávají a trhají. Během používání rotační trysky je nutné kdykoliv dávat pozor na netěsnost trysky. Při zjištění jakékoliv abnormality je nutné včas zkontrolovat, zda není těsnění poškozeno.

7. Běžné problémy s rotující tryskou

(1) rotující tryska se nemůže otáčet;
důvod:
A) Vnitřní poškození ložisek (normální poškození nebo předčasné poškození způsobené přítokem vody v důsledku poruchy olejového těsnění);
B) Tryska použitá ke generování excentrického krouticího momentu je zablokovaná nebo instalovaný otvor trysky je příliš malý na to, aby bylo dosaženo počátečního krouticího momentu;
(2) Pracovní tlak rychle klesá;
důvod:
A) Poškození trysky;
B) Tryska je uvolněná, což má za následek uvolněné těsnění;
C) V hřídeli nebo měděném těsnění se objevují trhliny.
(3) pracovní tlak pomalu klesá;
důvod:
A) Tryska je normálně opotřebovaná;
B) Hřídel nebo měděné těsnění je opotřebené.

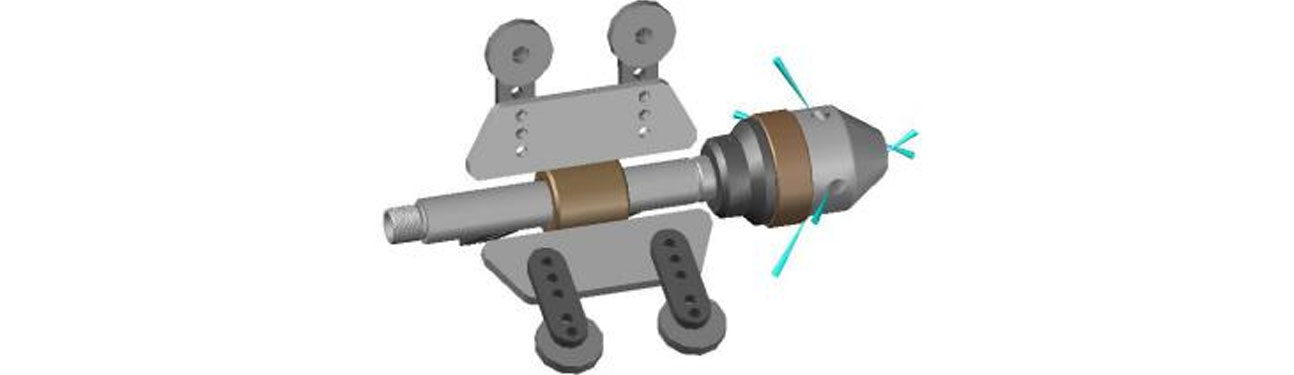

8. Středová klec

Středový držák chrání rotační trysku pracující v potrubí a vyrovnává vzdálenost trysky. Nastavitelný rozsah je 150~300mm.
