Vnitřní čištění výměníků tepla

Popis stroje

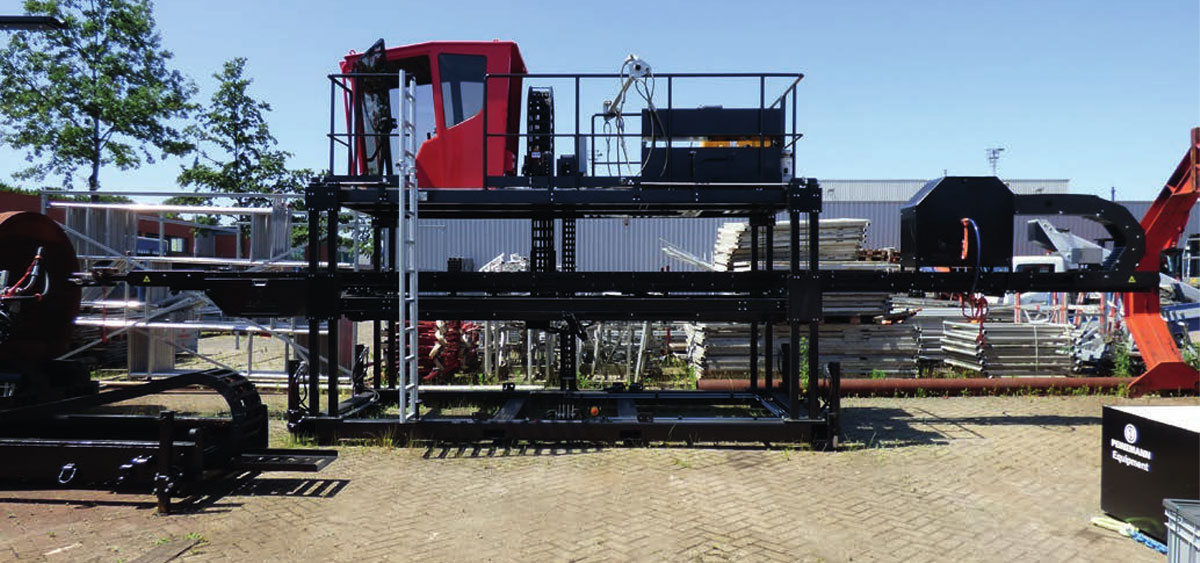

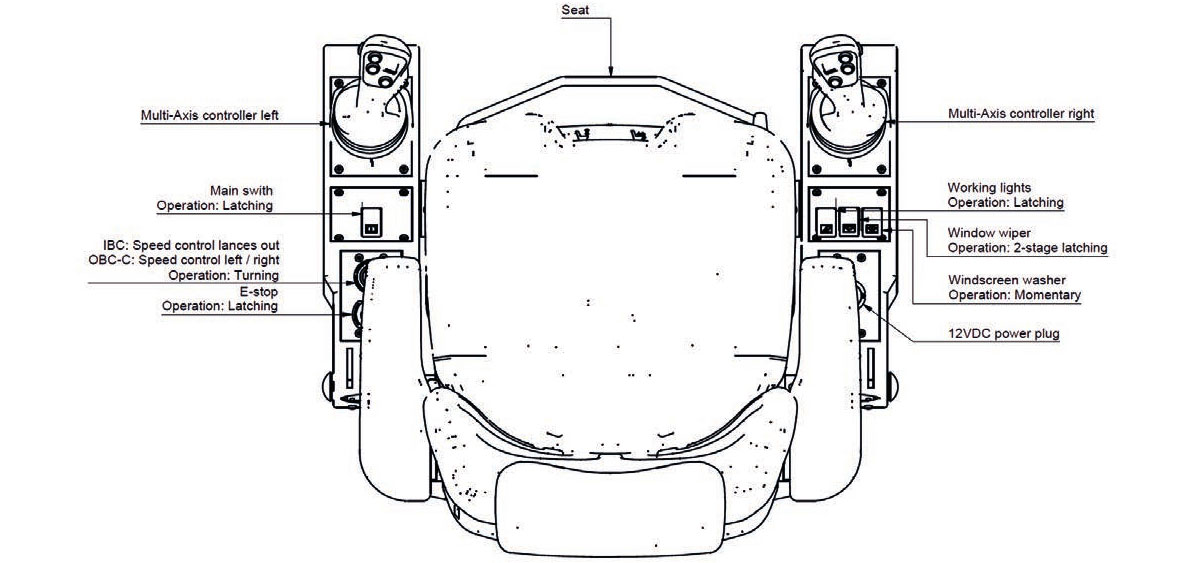

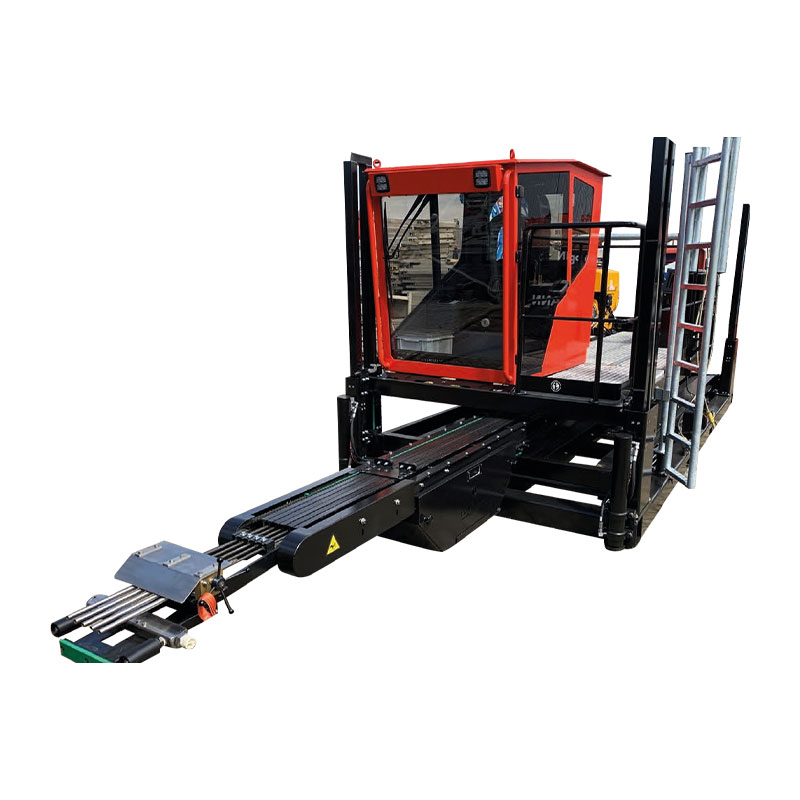

IBC-5 je produktivní stroj na čištění trubek. IBC-5 je vyvinut pro použití v mycí stanici nebo při čištění svazků a je dokonalým nástrojem pro čištění svazků v minimálním časovém rámci během odstávek. Stroj se ovládá bezpečně a pohodlně z kabiny. Kabina chrání obsluhu před vysokotlakou vodou a případnou kontaminací a zároveň poskytuje jasný výhled na trubkovnici.

Informace výrobce
Peinemann Equipment B.V. sídlí na adrese Mandenmakerstraat 190, 3194 DA Hoogvliet.

Technické specifikace
Obecné specifikace (přibližně)
• Celková hmotnost: 5 500 kg (12 125 lb)
• Výška (přepravní režim): 236 cm (92,9 palce)
• Délka: 1 150 cm (452,8 palce)
• Šířka: 220 cm (86,6 palce)
• Min. výška lancety: 60 cm (23,6 palce)
• Maximální výška lancety: 210 cm (82,7 palce)
• Max. výškové podpěry (volitelné): 50 cm nebo 120 cm (19,7 nebo 47,2 palce)
• Maximální dosah lanceže vlevo/vpravo: 150 cm (59,1 palce)
• Max. pracovní délka nástavců: 930 cm (366,1 palce)
• Max. rychlost trysky: 100 cm/s (39,1 palce/s)
• Rozteč kopí: 22–45 mm (0,9–1,8 palce)
• Pohyb lůžka vpřed/vzad: 60 cm (24 palců)
• Dopředný tah: 300 kg/lance (661,4 lb/lance)
• Doporučený tlak vody: 1 000 bar (14 503 psi)
• Max. průtok vody: 200 l/min (52,8 gal/min)
• Hydraulické čerpadlo: 17 ccm 8 ccm
• Nádrž na hydraulický olej: 190 litrů (50,2 gal)
• Specifikace pohonné jednotky
• Závisí na dieselové nebo elektrické pohonné jednotce
Všechny hydraulické komponenty jsou vybaveny pojistnými ventily.

Odpovědnost
Společnost Peinemann Equipment B.V. nemůže nést odpovědnost za jakékoli materiální a nemateriální škody způsobené během instalace a provozu IBC-5. Uživatelé jsou proto povinni přečíst si návod a zacházet se strojem opatrně.

Všeobecné obchodní podmínky
"Všechny nabídky, objednávky, postoupení a smlouvy o pronájmu, prodeji a/nebo dodání služeb Peinemann Equipment B.V. podléhají Všeobecným obchodním podmínkám Peinemann's, které byly naposledy podány u Obchodní a průmyslové komory v Rotterdamu pod číslem 24175469. Všeobecné obchodní podmínky lze také nalézt na Peinemann. nl. Jakékoli jiné všeobecné obchodní podmínky jsou výslovně odmítnuty."

URČENÉ POUŽITÍ

Peinemann Equipment IBC-5 lze použít pouze pro čištění svazků. IBC-5 musí být správně nainstalován a umístěn na stabilním povrchu. Vzhledem k rizikům spojeným s vysokotlakým vodním zařízením je nutné operace provádět v určeném prostoru. Obsluha musí dodržovat bezpečnostní protokoly a zacházet s IBC-5 opatrně. Kromě toho je IBC-5 dodáván s elektrickou nebo dieselovou pohonnou jednotkou. Ujistěte se, že dodržujete příslušné provozní kroky podle typu pohonné jednotky.
IBC-5 smí instalovat, obsluhovat a udržovat pouze kvalifikovaný a vyškolený personál.
Před prováděním akcí jakéhokoli druhu si personál musí důkladně přečíst tento návod. Pokyny v tomto návodu by měly být v každém okamžiku dodržovány. Nedodržení předepsaných pokynů může mít vážné následky, jako je fyzické zranění a materiální škody.

BEZPEČNOSTNÍ POKYNY

Při provozu IBC-5 je třeba dodržovat následující bezpečnostní pokyny.
• Je zakázáno neoprávněným osobám obsluhovat IBC-5 nebo se přibližovat k staveništi.
• Informujte o povaze chemikálií na svazku. V případě pochybností se poraďte s vedoucím projektu.
• Kouření, jídlo a pití v okolí stroje a uvnitř kabiny je zakázáno. Jíst a pít je povoleno pouze po důkladném umytí rukou a dlaní.
• Při práci s kontaminovaným materiálem nebo chemikáliemi je nutné nosit další ochranu.
• Veškerý personál v blízkosti zařízení a uvnitř kabiny musí nosit schválené chrániče sluchu.
• Všichni kolem instalace a obsluha musí znát umístění lékařského vybavení a hasicích přístrojů.
• Všechny služby musí být vždy dostupné. Ukládání překážek před hasicí přístroje a nouzové východy je zakázáno.
• Při zjištění toxických výparů musí být všechny operace vypnuty.
